Описание
Сервопривод Siemens SQM56.680A2 отвечает за перемещение заслонки, затвора или другого поворотного узла при регулировании расхода воздуха или газа. Основное место применения – промышленные газовые, жидкотопливные горелки средней и высокой мощности. Соотношение топлива и воздуха задает автоматика горелки и/или регулятор (трёхпозиционный, постоянного действия). Модель поставляется без приводного вала, требуется дооснащение.
Основные параметры и особенности Siemens SQM56.680A2:
- напряжение питания 220В, -15%, +10%;
- диапазон позиционирования 0…160 градусов;
- время открытия на угол 90°/ 130° – 60/ 87 сек.;
- крутящий / удерживающий момент – 40 Нм;
- отдельно отсоединяемые приводной и кулачковый валы;
- с малым зазором зубчатой передачи;

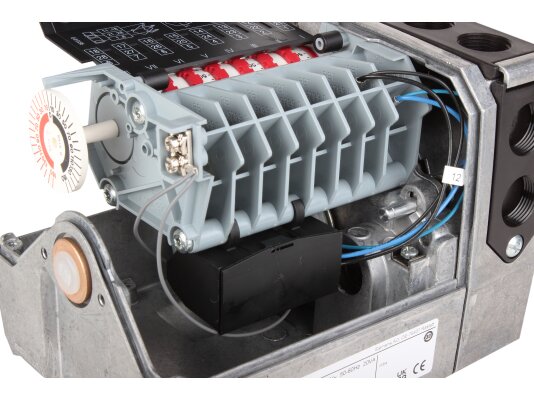

- оснащение 2 концевыми и 6 дополнительными переключателями;

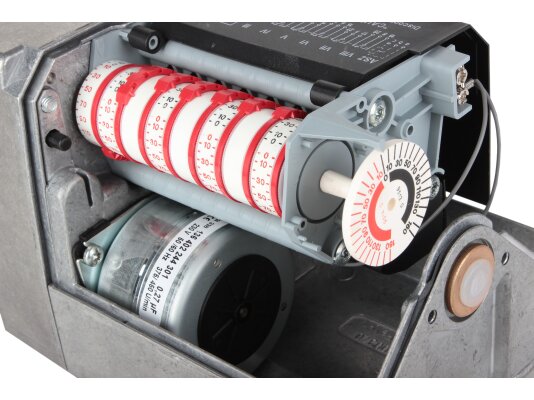

- задание уставок вращением кулачковых шайб;
- шкалы рядом с кулачками для точной регулировки параметров;
- исполнение с левосторонним направлением вращения вала, доступно переключение;

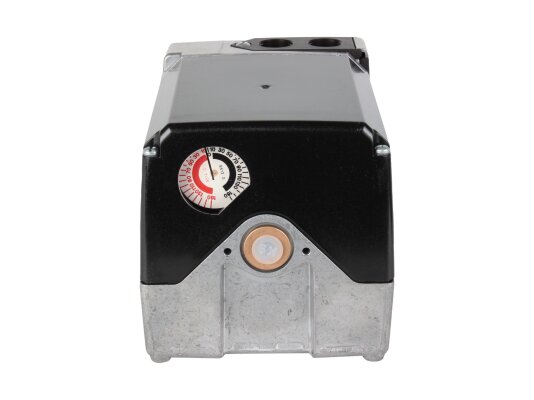

- внутренняя и внешняя индикация положения заслонки;
- ресурс эксплуатации – 250 тыс. полных циклов запуска, что эквивалентно 10 годам службы;
- температурный режим -20…+60 °C, влажность 95%.
Исполнение

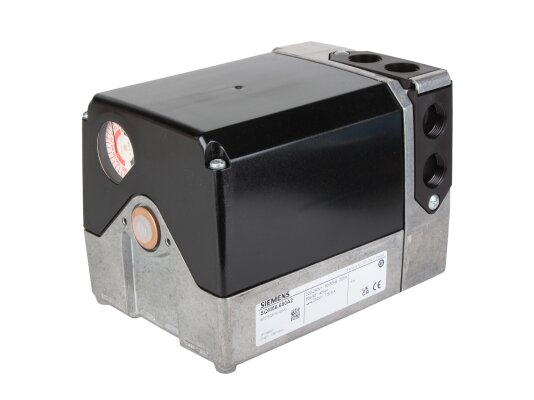

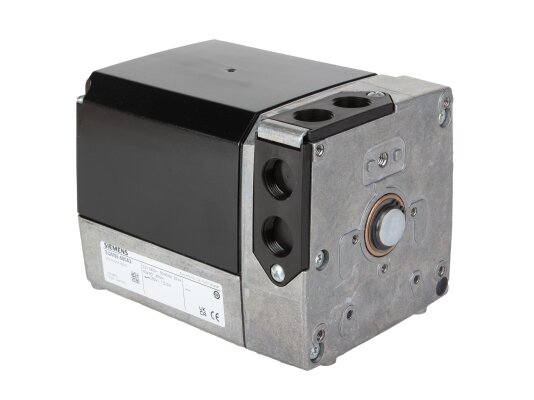

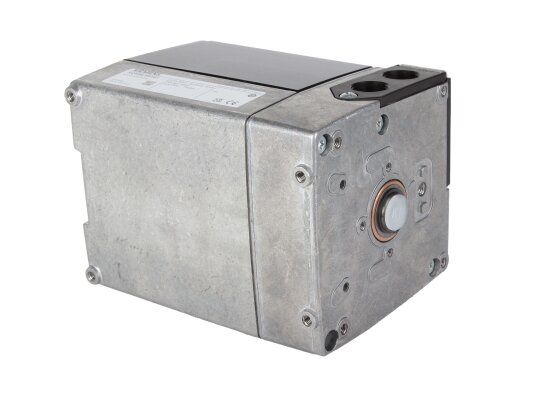

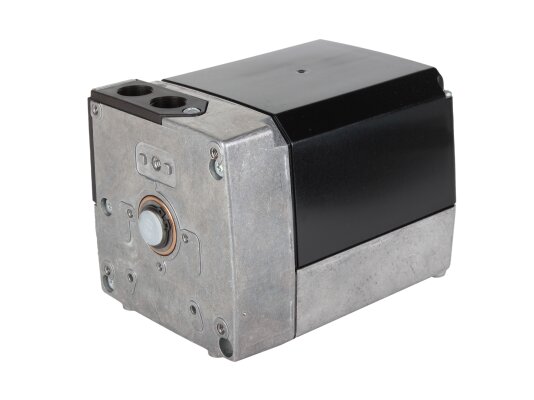

Синхронный электродвигатель и электрические компоненты сервопривода Siemens SQM56.680A2 защищены литым алюминиевым корпусом с пластиковой ударо-, теплостойкой обшивкой. Пылевлагозащита соответствует стандарту IP 54 при выполнении рекомендаций по уплотнению вала и монтажу. Зубчатые колеса и подшипники не требуют смазывания при эксплуатации, обработаны на весь срок службы.
Привод можно доукомплектовать электронным модулем, потенциометром, приводным валом, переходником для изменения высоты монтажа, набором для уплотнения вала и другими опциями.
