Описание

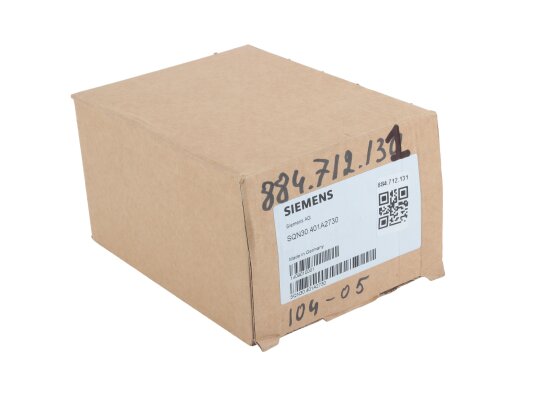

Сервопривод Siemens SQN30.401A2730 отвечает за перемещение воздушной заслонки при подготовке топливной смеси к сгоранию. Встраивается в системы автоматического управления работой газовых или жидкотопливных горелок небольшой мощности. Базовая модель выполнена в стандартном корпусе, без места для размещения потенциометра. Перевод заслонки в положение 90° осуществляется в течение 30 сек.
Особенности
- Сервопривод работает под управлением автомата горения (LОА/ LМО/ LМG/ LFL), задающего объем топлива (или газа) и воздуха для получения оптимального состава сгораемой смеси. Привод также совместим с P-PI или PID-регуляторами.
- Синхронный двигатель 220-240В с защитой от блокировки помещен в полимерный корпус, стойкий к ударам и температурному воздействию. Электрозащита соответствует классу IP40.
- В корпусе отсутствует место для установки потенциометра. Небольшое переоборудование версии при покупке специального комплекта AGA32 позволяет решить вопрос размещения потенциометра для отслеживания положения вала.
- В корпусе проделано два отверстия для ввода кабелей. Электроподключение осуществляется на винтовые клеммы. Зубчатый механизм обработан смазкой постоянного действия, не требует доп. обслуживания.
- Мотор имеет защиту от блокировки. Вал из износостойкой стали вращается против часовой стрелки. Его можно отсоединить от редуктора и двигателя, нажав на штифт. Обратное зацепление происходит автоматически.
- Siemens SQN30 укомплектован регулируемыми концевыми и вспомогательными переключателями, реле. Шкала упрощает настройку точек переключения. Дополнительная шкала на конце распредвала используется для внутренней индикации положения.
Достоинства:
- точное управление положением заслонки;
- защита двигателя от блокировки;
- возможность опционального переоборудования;
- внутренний индикатор положения;
- простота установки и настройки;
- защита от внешних воздействий класса IP 40;
- нетребовательность в техобслуживании.
Эксплуатационные условия
Сервопривод Siemens SQN30.401A2730 может эксплуатироваться при температурах внешней среды от -20 до +60 °С и влажности 95%.
