Описание

Сервопривод Siemens SQN31.402A1700 передвигает воздушную заслонку в процессе автоматического регулирования состава сжигаемой топливной смеси. Устанавливается в среднемощные и маломощные газовые и жидкотопливные горелки. Привод оснащен корпусом увеличенных габаритов, специально для установки потенциометра (опционально).

Особенности

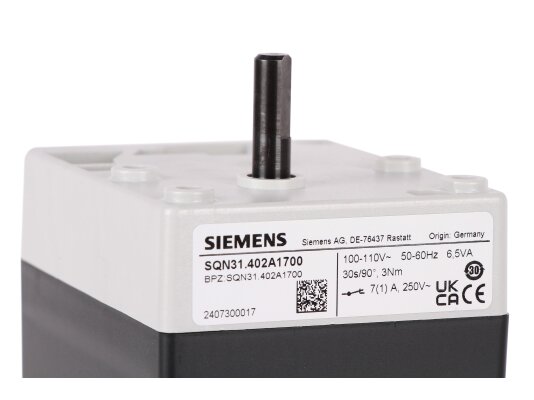

• Сервопривод работает от напряжения 110-100 В. Синхронный двигатель защищен от блокировки. Приводной вал изготовлен из износостойкой стали. Направление вращения – по часовой стрелке, крутящий момент – 3 Нм.
• Предусмотрена возможность ручного отсоединения вала от редуктора и двигателя путем нажатия на штифт. Повторное подсоединение происходит автоматически.
• Зубчатая передача обработана смазкой постоянного действия, поэтому не требует обслуживания.
• Siemens SQN31 используется преимущественно для управления воздушными заслонками. Совместим с P-PI или PID-регуляторами и автоматами горения LОА/LМО/LМG/LFL.
• Полимерный корпус защищает рабочий узел от ударов, посторонних воздействий и нагрева. Соответствует стандарту электрозащиты IP40. Рассчитан на внешние температуры: -20.+60 градусов. Увеличенные размеры (высота 125 мм) позволяют устанавливать потенциометр.

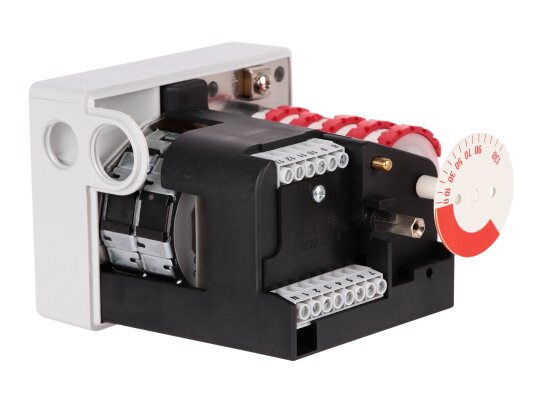

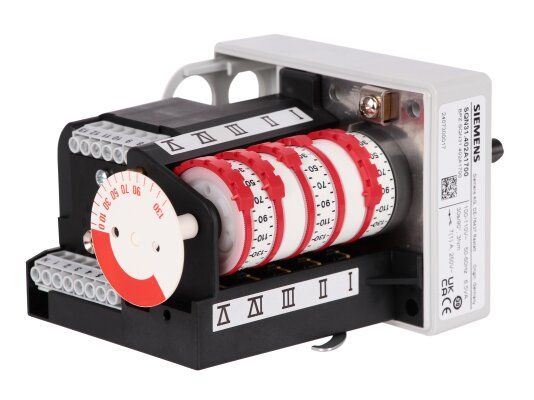

• Сервопривод оснащен концевыми и вспомогательными выключателями. Шкалы рядом с кулачками позволяют точно настраивать точки срабатывания. Дополнительная шкала на конце распределительного вала используется для внутренней индикации положения.
• Для ввода кабелей в корпусе выполнено 2 отверстия. Электроподключение осуществляется на винтовые клеммы.

Достоинства:

• точное регулирование;
• внутренняя и внешняя (опция) индикация;
• нетребовательность в обслуживании;
• защита двигателя от блокировки;
• надёжное исполнение.

Оборудование прошло стандартные испытания и сертифицировано.
