Описание

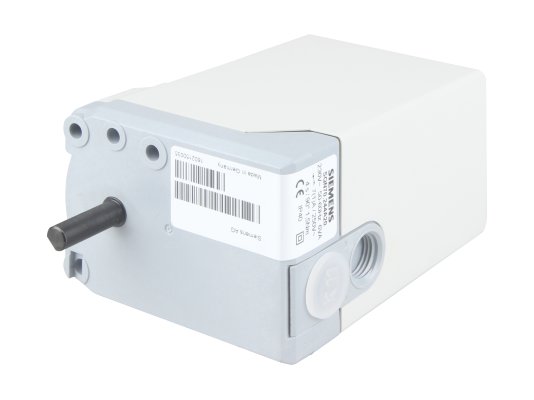

Сервопривод воздушной заслонки Siemens SQN70.244A20 224A20 контролирует соотношение воздушной смеси и сжигаемого топлива, а также применяется для продувки камеры сгорания. Особенностью модели является наличие адаптера, позволяющего заменять версию SQN30.121A2700. Местом применения являются горелочные устройства малой и средней мощности.
Важные характеристики
- Параметры электросети: 230 В, 50/60 Гц.
- Крутящий момент: 1,5 Нм.
- Потребляемая мощность: 6 ВА.
- Угол регулирования заслонки: от 0 до 90°.
- Время открытия на 90°: 4 сек.
- Эксплуатационный режим: -20…+60 °С.
Особенности
- Вращение стального вала осуществляет синхронный реверсивный электродвигатель с защитой от блокировки. Вал отсоединяется вручную. Вторичное зацепление выполняется автоматически.
- Для настройки точек переключения используются настраиваемые кулачки.
- Сервопривод поставляется в пластиковом корпусе, стойком к воздействию высоких температур и ударов. Электрозащита внешней оболочки соответствует европейскому стандарту IP40.
- Работой сервопривода управляет менеджер горения. В зависимости от нагрузки SQN70 может применяться совместно с регулятором.
- Зубчатая передача обработана смазкой постоянного действия, поэтому техобслуживание не требуется.
- Конструкцией предусмотрена внутренняя индикация положения (шкала в начале кулачкового вала), 3 реле, концевые и вспомогательные переключатели.
Достоинства:
- оперативное открытие заслонки;
- высокая точность регулирования;
- защитная оболочка класса IP40;
- адаптер для замены версии SQN30;
- простая настройка;
- экономичность.
