Описание

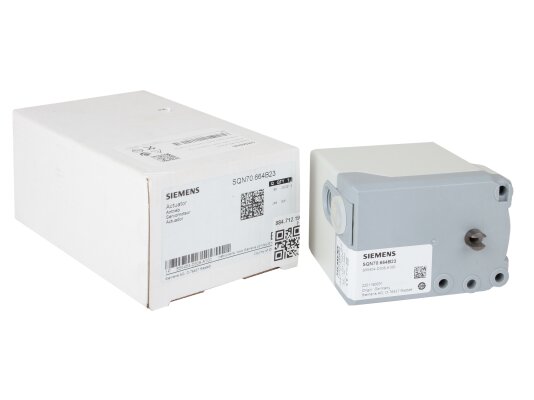

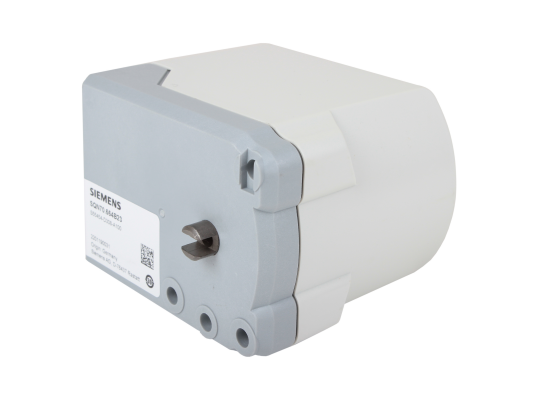

Сервопривод Siemens SQN70.664B23, арт: S55454-D308-A100 необходим для автоматического управления положением воздушной заслонки и регулирования объема поступающего на горение воздуха. Перемещает затвор на установленный угол, работает совместно с топочным автоматом горелки или регулятором соотношения топливовоздушной смеси. Может использоваться для маломощных и среднемощных систем сжигания газа или жидкого топлива.

Особенности:

• рабочее напряжение: 220 В, -15%, +10%;
• рабочий диапазон: 0.130°, максимальный угол открытия –160°;
• продолжительность цикла на 90° – 30 секунд;
• реверсивный синхронный электродвигатель с антиблокировкой;
• концевые и вспомогательные выключатели;
• отсоединяемая зубчатая передача, не нуждающаяся в обслуживании;
• ведущий вал из черненой стали;
• кулачки и шкалы для точной настройки концевых и вспомогательных выключателей;
• отверстие для проводки кабелей;
• электроподключение на винтовые клеммы;
• корпус из пластика, стойкого к температурному воздействию, ударам;
• пыле-, влагозащита корпуса по стандарту IP40;
• внутренняя индикация положения;
• установка в горелку в любом положении;
• эксплуатация при температуре: -20.+60 °C.

Конструкция

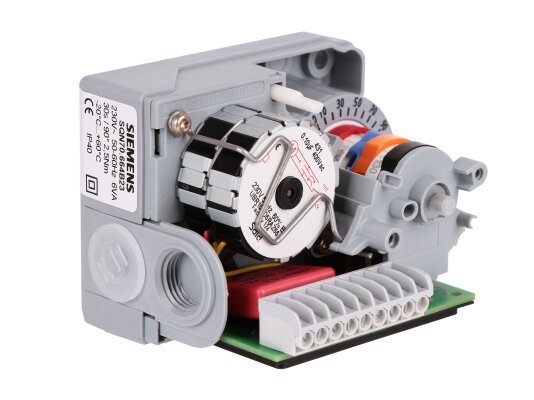

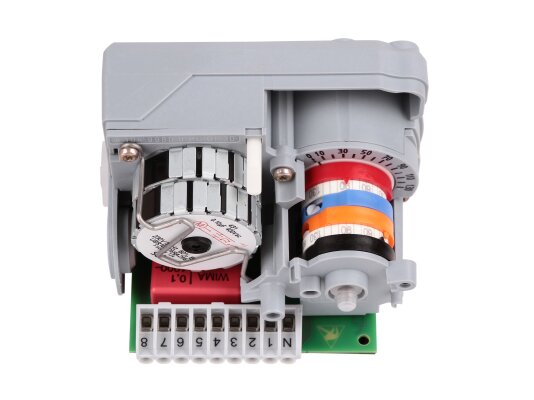

Сервопривод Siemens SQN70 собран в компактном корпусе, не предусматривающем установку потенциометра. Его можно переоборудовать при дооснащении комплектом AGA34. Ведущий вал сделан из стали. Корпус защищает рабочий узел от повреждений и постороннего вмешательства. Предусмотрена возможность ручного открепления вала привода от зубчатой передачи. Обратная установка осуществляется с автоматическим зацеплением.
