Описание

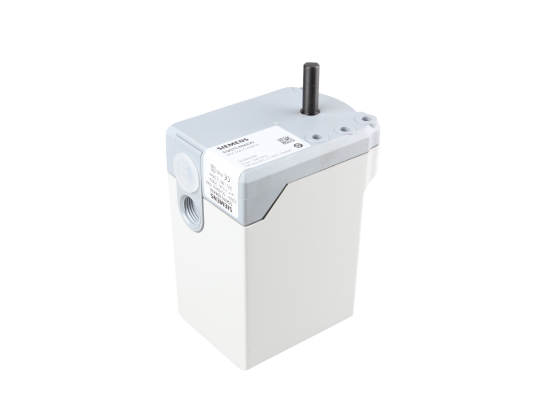

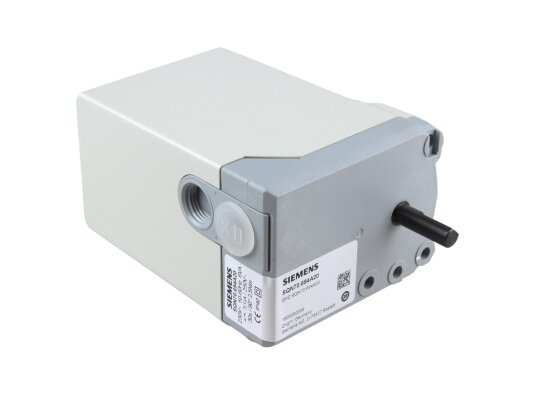

Сервопривод Siemens SQN70.694A20 отвечает за перемещение воздушной/ газовой заслонки для получения необходимого соотношения топлива и воздуха в топливовоздушной смеси. Встраивается в среднемощные и маломощные горелки, работающие на газе или жидком топливе. Управление приводом осуществляется автоматикой котла.
Особенности:
- работа от сети напряжением 220 В, допустимое отклонение -15%, +10%;
- управление работой привода контроллером горелки;
- крутящий момент – 2,5 Нм;
- время открытия на 90° – 30 секунд;
- регулировка угла открытия 0…130°, максимальный угол поворота – 160°;
- встроенный электронный модуль;
- 2 концевых и 2 дополнительных выключателя;
- легкая регулировка концевых и вспомогательных выключателей для задания точек переключения;
- зубчатая передача со смазкой длительного действия (не требует техобслуживания);
- возможность отсоединения приводного вала от зубчатой передачи и двигателя нажатием на штифт, автоматическое повторное зацепление;
- корпус из пластика, стойкого к температурному и механическому воздействию;
- стальной приводной вал;
- винтовые клеммы для электрического подключения;
- выбивное отверстие в корпусе для свободного ввода кабеля;
- вращения вала против часовой стрелки;
- внутренняя индикация положения.
Исполнение
Внутри компактного корпуса Siemens SQN70.694A20 размещены: реверсивный синхронный двигатель с зубчатой передачей, распределительный вал, реле, переключатели, подключенные к клеммам через печатную плату. Электрические компоненты защищены от пыли и влаги по стандарту IP 40 (при условии использования соответствующих кабельных вводов и крепёжных винтов). Допустимые температуры эксплуатации: -20… +60 градусов, влажность 95%.
