Описание
Сервопривод Siemens SQN72.4A4B20, арт: S55454-D332-A100 служит для управления положением воздушной заслонки при эксплуатации промышленных горелок. Изменяет угол открытия заслонки при получении сигнала от топочного автомата в процессе подготовки топливовоздушной смеси перед сгоранием. Характеристики привода оптимальны для использования его в системах малой и средней мощности.
Исполнение

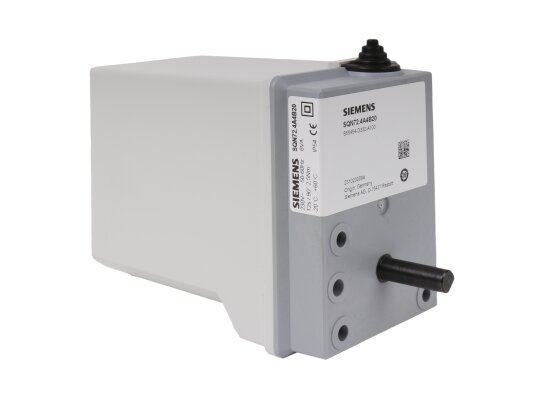

Siemens SQN72 собран в компактном корпусе из пластика, стойкого к ударам и температурным воздействиям. Оснащен зубчатой передачей, не требующей технического обслуживания в ходе эксплуатации. Электрическое подключение осуществляется с помощью разъемных клемм. Предусмотрен внутренний индикатор положения, концевые и вспомогательные выключатели.

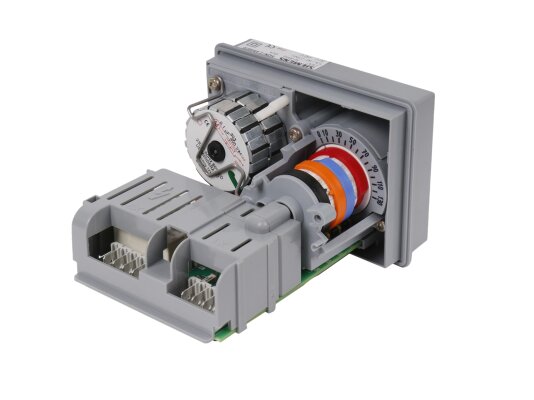

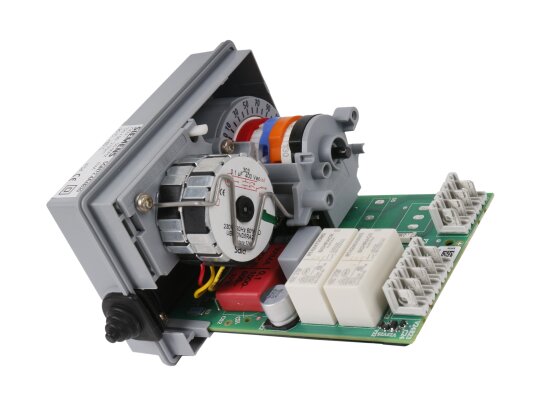

В корпусе размещен синхронный двигатель с отключаемым редуктором, распределительный вал блока управления, реле. Износостойкий стальной вал можно отсоединить от зубчатой передачи и двигателя вручную, нажав на муфту. Рабочий узел обработан смазкой пролонгированного действия, поэтому не нуждается в дополнительном обслуживании.
Уровень пыле-, влагозащиты IP 54 гарантирует безопасную эксплуатацию электродвигателя в большинстве помещений. Исключает попадания внутрь устройства пыли, твердых частиц размерами от 1.0 мм и брызг, направленных с любой стороны.
Основные характеристики и особенности:
- работа от сети 230 В, -15%, +10%;
- угол открытия заслонки: 0.130°, максимальный – 160°;
- время перемещения на 90° – 12 сек.;
- использования для управления воздушными заслонками;
- направление вращения вала привода: против часовой стрелки;
- монтаж в систему в любом положении;
- диапазон эксплуатационных температур: -20.+60 °С.
Применение
Сервопривод Siemens SQN72 работает совместно с P-PI или PID-регулятором (например, RWF40), топочными автоматами LOA/ LMO/ LME/ LFL в газовых и жидкотопливных горелках малой/ средней мощности.
