Описание

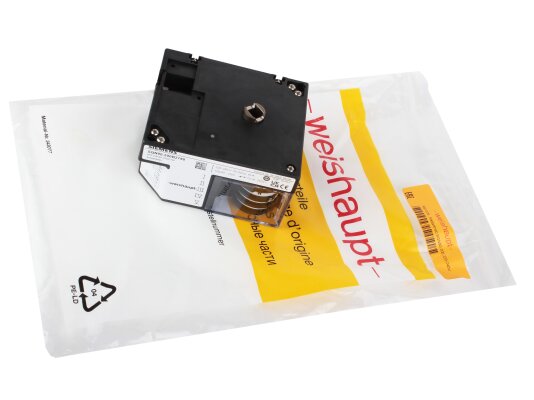

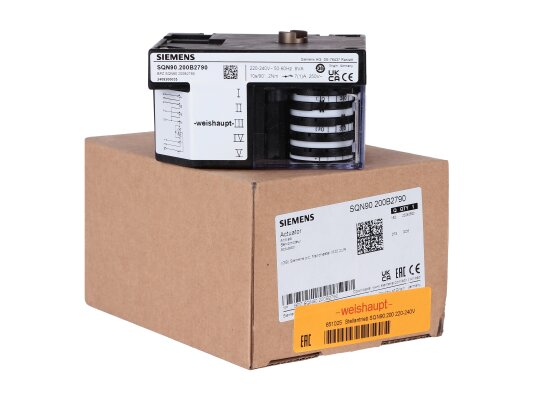

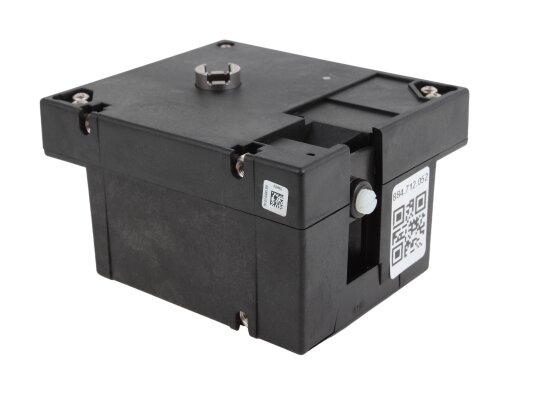

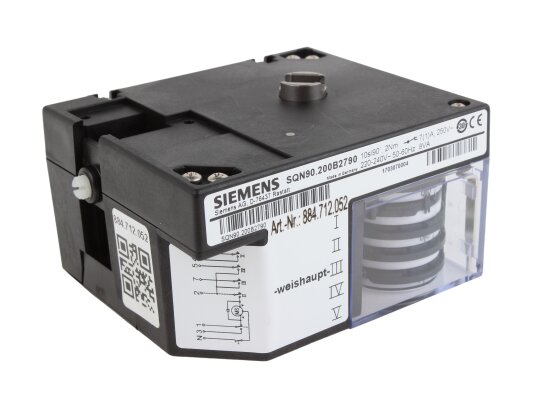

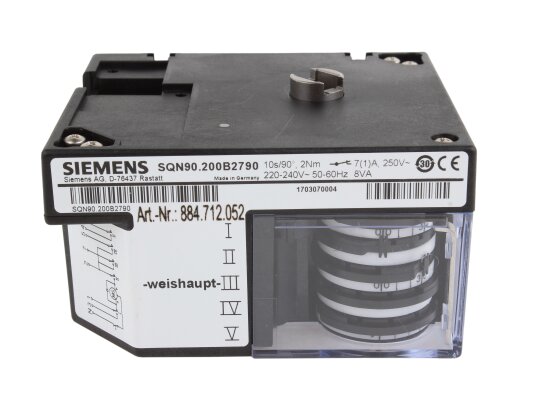

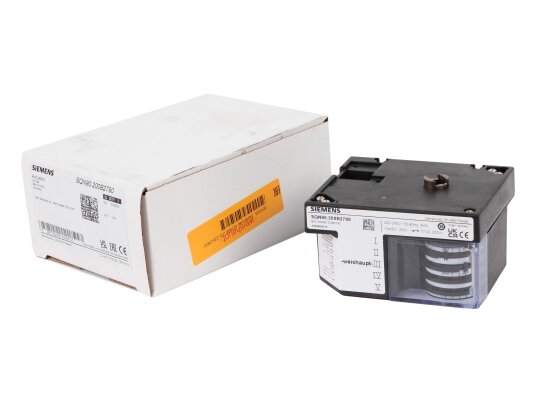

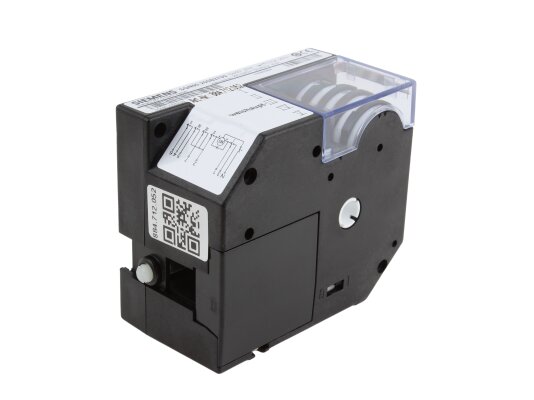

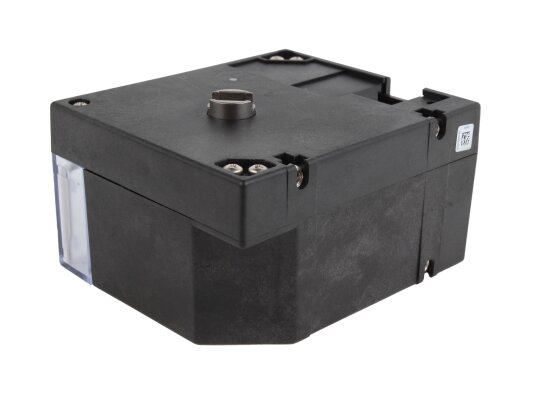

Сервопривод Siemens SQN90.200B2790 входит в систему автоматического регулирования соотношения топлива (газа) и воздуха. Даёт способность получать оптимальный состав сжигаемой смеси перед подачей в топку. Открытие заслонки на 90° осуществляется в течение 12 сек. Конструкция даёт возможность устанавливать потенциометр.
Особенности
- Сервопривод изменяет положение заслонки при получении сигнала от автомата горения (LOA/ LMO/ LMG/ LFL) или регулятора.
- Работает от синхронного двигателя с питанием от сети 220 В и крутящим моментом 2 Нм (вращение вала против часовой стрелки). Электромотор приводит в движение приводной вал и распредвал через отсоединяемую зубчатую передачу. Редуктор обработан смазкой непрерывного действия, не требует обслуживания.
- Сервопривод оснащен 8 клеммами, 5 переключателями. С помощью кулачков осуществляется выбор точек срабатывания концевых и вспомогательных переключателей. Диапазон угла открытия заслонки 0…90 °.
- Пластиковый ударо-, термостойкий корпус предотвращает повреждения рабочего механизма. Уровень пылевлагозащиты – IP 40.
- Siemens SQN90 оснащен внутренней индикацией положения вала, подключается на винтовые клеммы. Доступна установка потенциометра.
- Привод рассчитан на эксплуатационные температуры (внешняя среда): -20…+60 °C и влажность 95%.
Достоинства Siemens SQN90.200B2790:
- универсальное назначение;
- точное перемещение заслонки;
- индикатор положения;
- простая настройка;
- смазка рабочего механизма, не требующая замены;
- отсоединяемая зубчатая передача;
- ударопрочный, термостойкий пластиковый корпус;
- возможность установки потенциометра;
- электрозащита класса IP 40.
Применение
Универсальный сервопривод применяется в 1-ступенчатых, 2-ступенчатых или модулируемых маломощных и среднемощных горелках, потребляющих газ или жидкое топливо.
