Описание

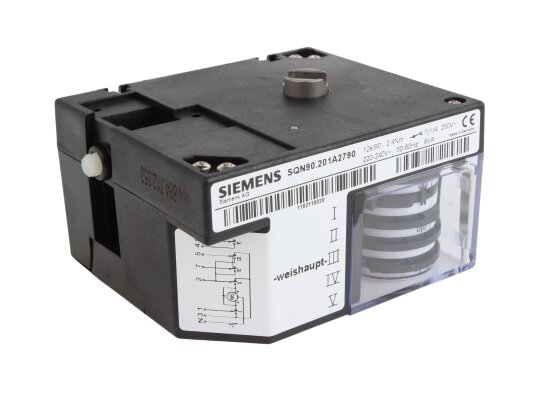

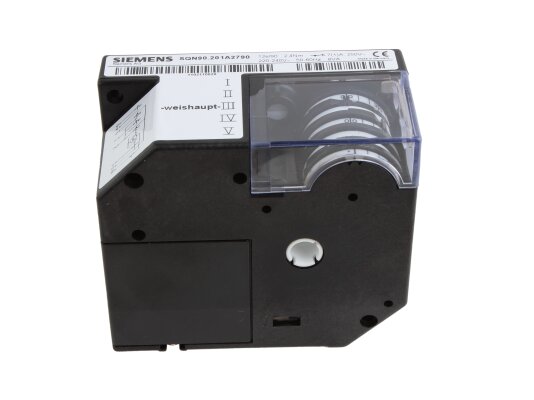

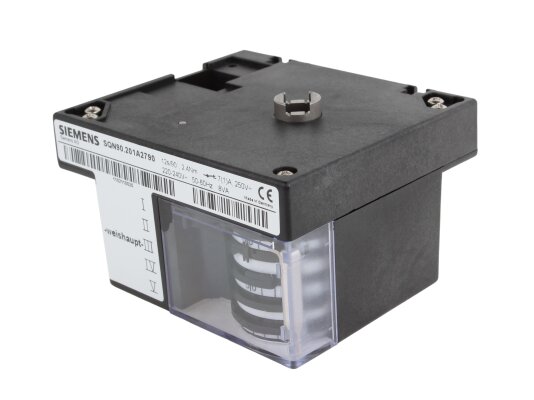

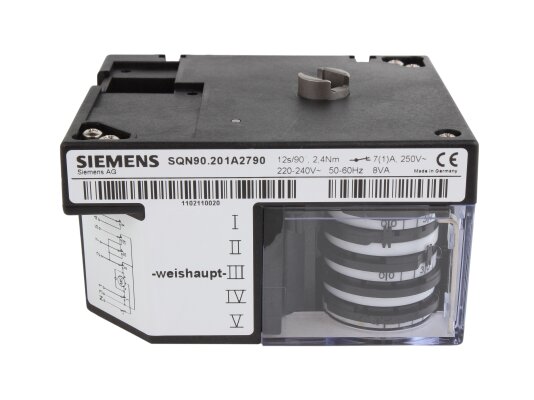

Сервопривод Siemens SQN90.201A2790 служит для перемещения воздушных заслонок при эксплуатации 1-ступенчатых, 2-ступенчатых или модулируемых маломощных и среднемощных горелок, сжигающих газ/ жидкое топливо. Открывает заслонку на 90° в течение 12 сек.
Особенности
- Корпус сервопривода выполнен из ударопрочного и термостойкого пластика, соответствует стандарту пылевлагозащиты IP 40.
- Siemens SQN90 оснащен реверсивным электромотором с крутящим моментом 2,4 Нм и отсоединяемой вручную зубчатой передачей. Редуктор не требует обслуживания. Электрическое соединение осуществляется через винтовые клеммы.
- Предусмотрены легко настраиваемые концевые и вспомогательные переключатели. Выбор точек переключения осуществляется при помощи регулируемых кулачков. Находящиеся рядом шкалы показывают угол срабатывания. Диапазон настройки: 0…90 °.
- Сервопривод имеет внутреннюю индикацию положения, а также возможность установки потенциометра.
- Функции управления серводвигателем выполняет автоматика горелки (LОА/ LМО/ LМG/ LFL), определяющая пропорцию топлива (или газа) и воздуха в образуемой смеси. Привод также может работать с регуляторами.
Достоинства:
- точное позиционирование;
- быстрое открытие заслонки;
- внутренняя и внешняя (опционально) индикации положения;
- отсоединяемый вручную необслуживаемый редуктор;
- ударопрочный, термостойкий пластиковый корпус;
- простота установки и настройки;
- защита от внешних воздействий класса IP 40.
Условия эксплуатации и монтаж
Сервопривод Siemens SQN90.201A2790 служит для размещения в местах с температурой внешней среды от -20 до +60 °С и влажностью 95%. Монтаж осуществляется через сквозные отверстия в корпусе.
