Описание

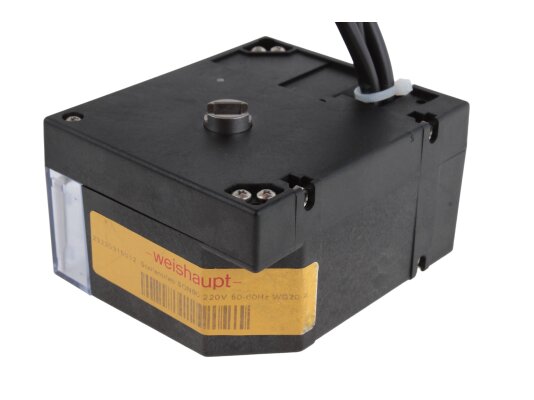

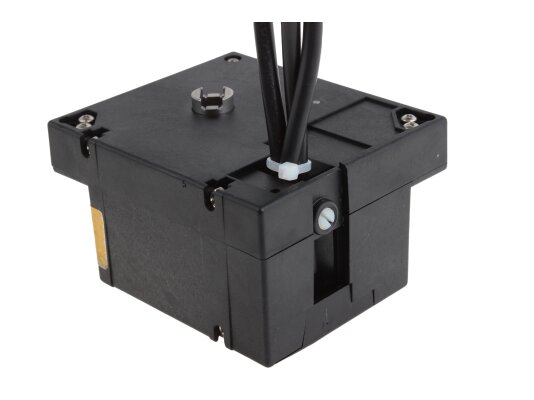

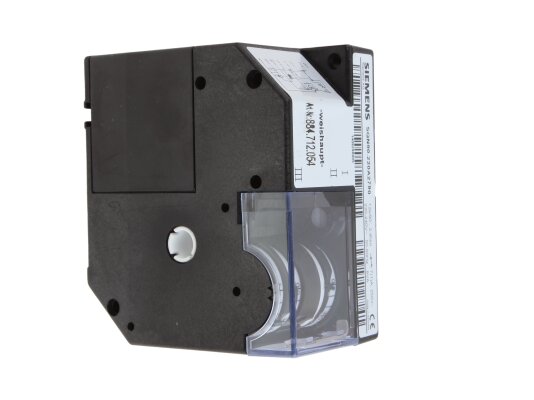

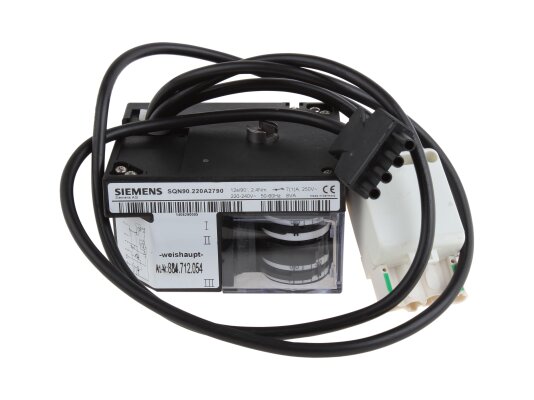

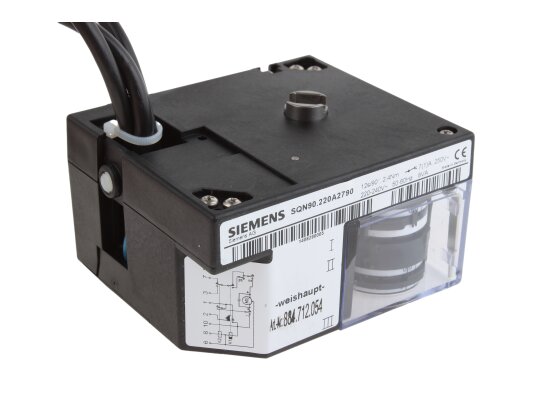

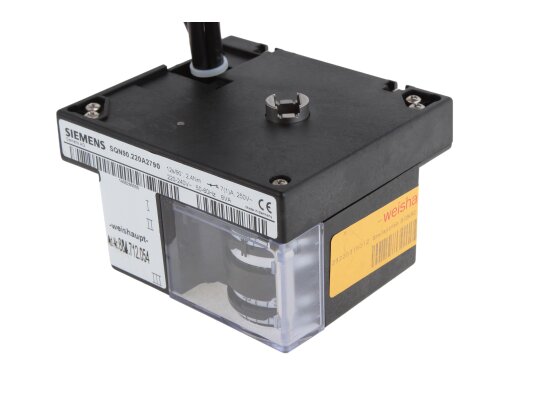

Сервопривод Siemens SQN90.220A2790 служит для регулирования положения воздушной заслонки при подготовке топливовоздушной смеси к сгоранию. Открытие заслонки на 90° осуществляется в течение 12 сек. Привод хорошо подходит для оснащения одно-, двухступенчатых или модулируемых маломощных и среднемощных горелок, потребляющих газ или жидкое топливо.
Особенности
-
Сервопривод работает совместно с автоматикой котла (LОА/ LМО/ LМG/ LFL) или регуляторами, задающими соотношение топлива и воздуха в сгораемой смеси.
-
Синхронный двигатель с питанием от сети 220-240 В и крутящим моментом 2,4 Нм приводит в движение приводной вал и распредвал через зубчатую передачу. Отсоединяемый вручную редуктор с повторным автоматическим зацеплением не требует обслуживания при эксплуатации ввиду смазке пролонгированного действия.
-
Сервопривод оснащен 2 реле, 8 клеммами, 3 переключателями Регулировка положения переключателей осуществляется при помощи кулачков. Шкалы упрощают настройку точек срабатывания. Диапазон регулировки угла открытия 0…90 °.
-
Корпус небольшой габаритов изготовлен из пластика, устойчивого к механическим и температурным воздействиям, защищает рабочий узел от пыли/влаги по стандарту IP 40.
-
Siemens SQN90 имеет внутреннюю индикацию. Дополнительно можно установить потенциометр (опция). Электрическое подключение осуществляется через винтовые клеммы.
Достоинства:
-
быстрое и точное позиционирование заслонки;
-
индикация положения;
-
необслуживаемый редуктор;
-
полимерный прочный корпус;
-
легкая регулировка точек переключения;
-
место для размещения потенциометра (опцион);
-
электрозащита корпуса IP 40.
Условия эксплуатации
Сервопривод Siemens SQN90.220A2790 стабильно работает при внешних температурах от -20 до +60 °С и влажности 95%.
