Описание

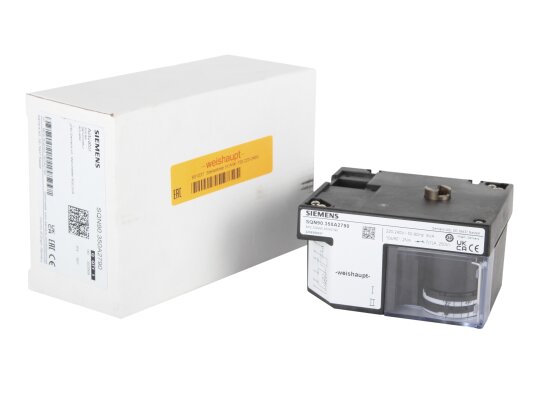

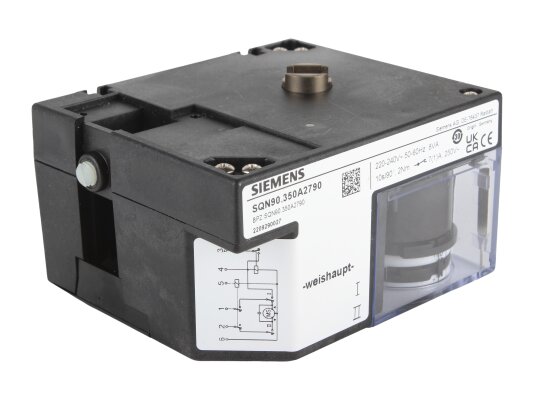

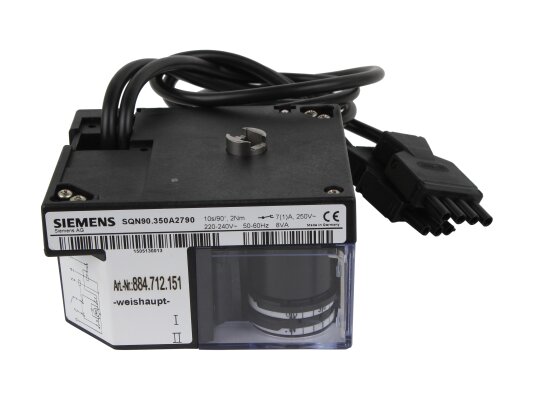

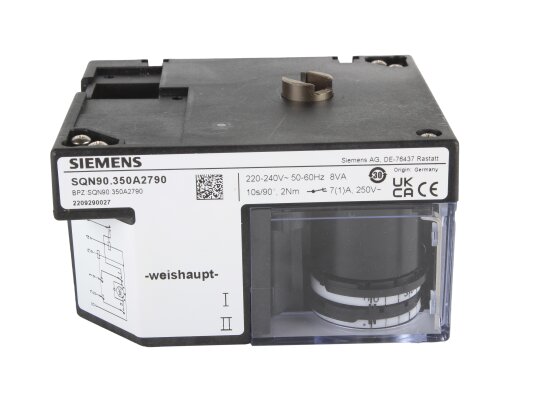

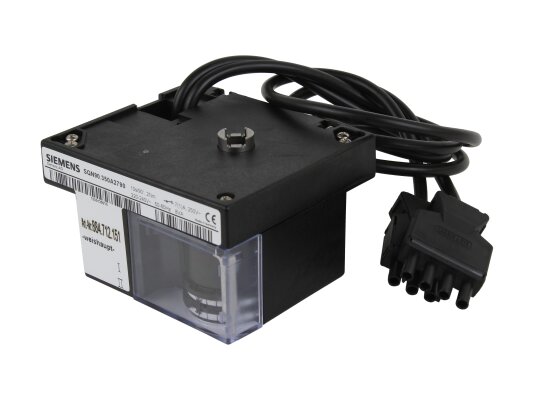

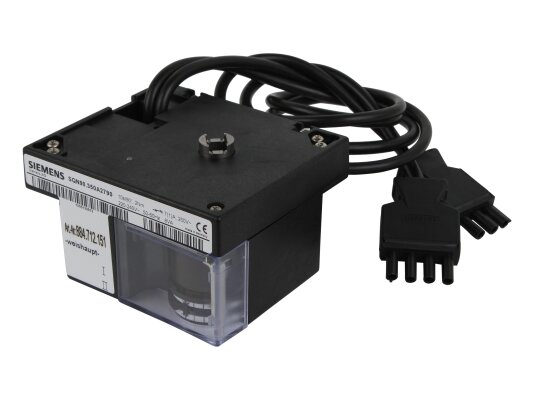

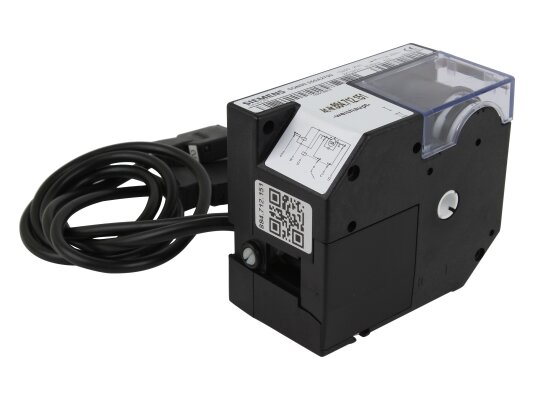

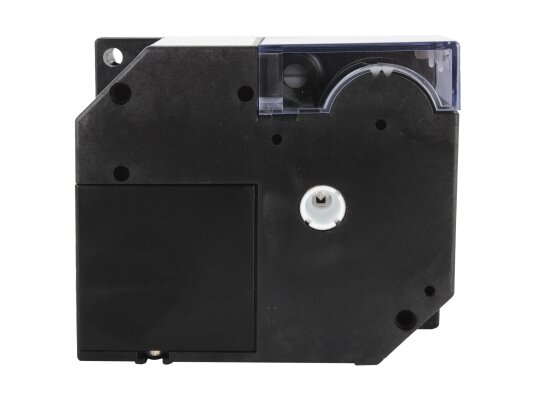

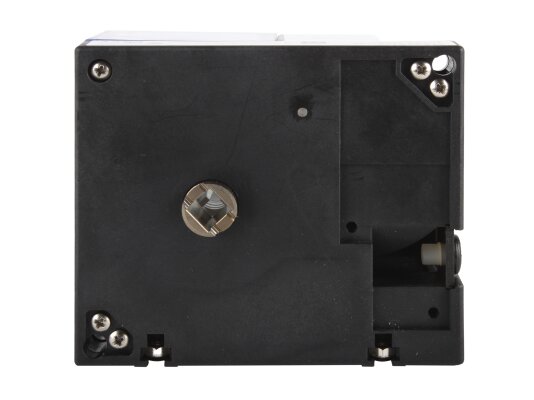

Сервопривод Siemens SQN90.350A2790 автоматически изменяет положение воздушной заслонки, обеспечивая получение оптимального соотношения компонентов сжигаемой смеси. Может устанавливаться в 1-ступенчатые, 2-ступенчатые или модулируемые маломощные и среднемощные горелки, работающие на газе или жидком топливе. Открывает заслонку на 90° в течение 10 сек.
Особенности
-
Работой сервопривода управляет топочный автомат (LОА/ LМО/ LМG/ LFL), рассчитывающий объемы топлива (или газа) и воздуха в подготавливаемой к сгоранию смеси. Привод также может работать с регуляторами.
-

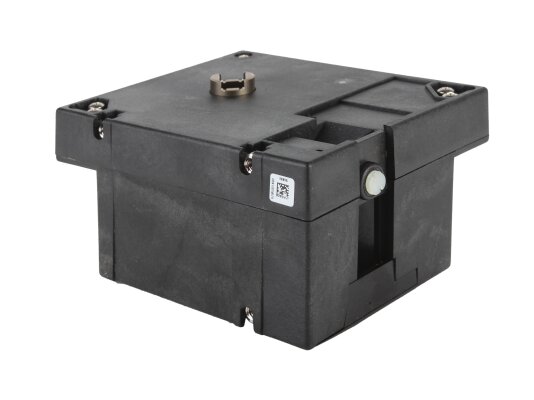

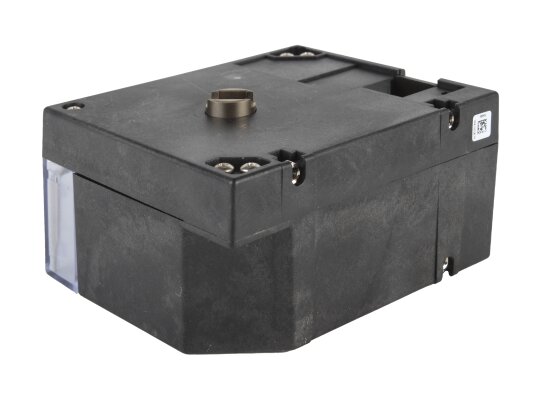

Корпус сервопривода произведен из ударопрочного и жаростойкого пластика, защищает рабочий узел от пыли/влаги по стандарту IP 40.
-
Siemens SQN90 укомплектован реверсивным электромотором с крутящим моментом 2 Нм, с вращением вала против часовой стрелки и отсоединяемой вручную зубчатой передачей (присоединение – автоматическое). Редуктор не нуждается в регулярном обслуживании. Электрическое соединение осуществляется через винтовые клеммы.
-
Сервопривод оснащен 2 реле, 8 клеммами, 2 переключателями. Настройка выключателей выполняется при помощи кулачков и шкалы, отражающей угол переключения. Диапазон регулировки 0…90 °. Сервопривод оснащен внутренней индикацией положения. Доступна установка потенциометра.
Достоинства:
-
быстрое перемещение заслонки;
-
точное позиционирование;
-
внутренняя индикация положения вала;
-
возможность установки потенциометра;
-
отсоединяемый вручную редуктор;
-
смазка постоянного действия, не требующая замены;
-
ударопрочный, жаростойкий пластиковый корпус;
-
простотой монтаж и регулировка;
-
защита от пыли/влаги класса IP 40.
Окружающая среда
Сервопривод Siemens SQN90.350A2790 может размещаться в местах с внешней температурой от -20 до +60 °С и влажностью 95%.
