Описание

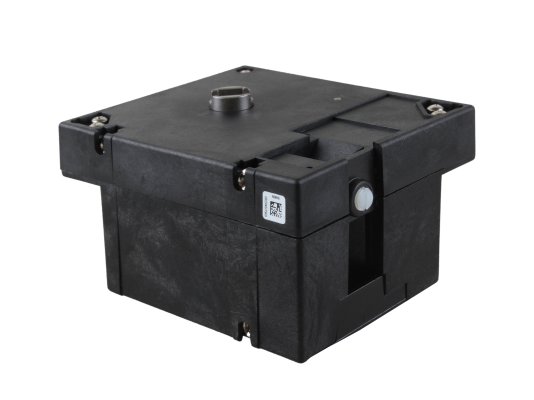

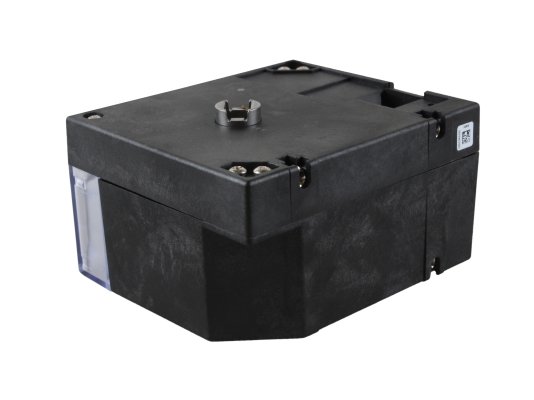

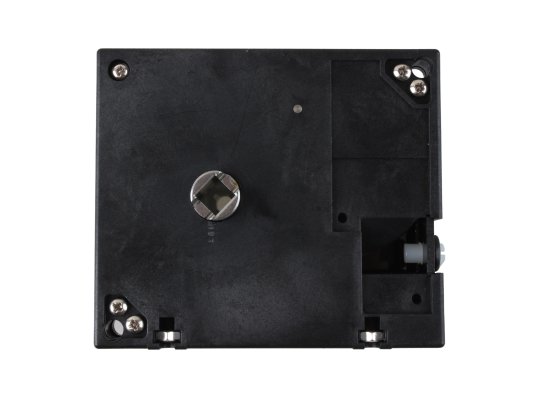

Сервопривод Siemens SQN91.140B1799 перемещает воздушную заслонку в процессе регулирования состава топливовоздушной смеси. Осуществляет свои функции при получении сигнала от топочного автомата (LОА/ LМО/ LМG/ LFL) или регулятора. На открытие заслонки на угол 90° уходит 4 сек.
Особенности
- Siemens SQN91 укомплектован 2 реле, 8 клеммами, 5 переключателями. Точки переключения конечных и вспомогательных выключателей легко задаются с помощью кулачков и шкалы. Диапазон угла открытия заслонки 0…90 °.
- Сервопривод работает от синхронного электродвигателя с питанием от сети 110 В с крутящим моментом 0,8 Нм (направление вращения вала – по часовой стрелке). Двигатель запускает движение приводного вала и распредвала через зубчатую передачу.
- Редуктор может отсоединяться вручную с последующим автоматическим зацеплением. Прошел обработку смазкой постоянного действия, что освобождает от необходимости техобслуживания.
- Прочный пластиковый корпус устойчив к температурным воздействиям и ударам, исключает повреждения механизма. Защищен от пыли, стандарт IP 40.
- Siemens SQN91 имеет внутреннюю индикацию, подключается на винтовые клеммы. Адаптирован к установке потенциометра (опционально).
- Стабильная работа устройства гарантирована при размещении в местах с температурой окружающей среды от -20 до +60 °С и влажности 95%.
Достоинства Siemens SQN91:
- универсальность;
- быстрое перемещение заслонки;
- точность позиционирования;
- внешняя (опция) и внутренняя индикация;
- нетребовательность в обслуживании;
- отсоединяемая зубчатая передача;
- простая регулировка всех типов переключателей;
- ударо-, термостойкий пластиковый корпус;
- электрозащита класса IP 40.
Применение
Сервопривод Siemens SQN91.140B1799 может встраиваться в газовые и жидкотопливные горелки с одной, двумя ступенями регулирования мощности и модуляцией пламени. Подходит для котлов средней и малой мощности.
