Описание

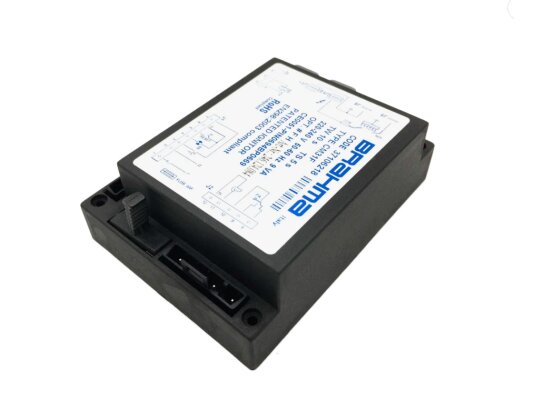

Топочный автомат Brahma CM31F 37106218 устанавливается в газовые атмосферные горелки с прерывистым циклом и принудительным наддувом. Управляет всеми функциями и подключенными устройствами, способствует безопасную и эффективную работу системы сжигания. Имеет энергонезависимую блокировку (перезапуск осуществляется с помощью кнопки сброса) и встроенное высокоэффективное устройство розжига с противопомеховым фильтром.
Основные параметры и функции:
- управление функциями атмосферной горелки с вентилятором;
- питание от электросети 220-240 В, 50-60 Гц;
- прерывистый режим функционирования, перезапуск каждые 24 часа;
- самодиагностика неполадок;
- контроль горения пламени методом ионизации;
- энергонезависимая блокировка (ручной перезапуск);
- защитное отключение в случае потери пламени;
- перекрытие подачи газа на горелку при потере пламени в течение 1 сек;
- трансформатор со встроенным EMC фильтром;
- два независимых последовательных предохранительных контакта;
- разъемы типа molex;
- эксплуатация при температурах окружающей среды -20.+60 °C;
- пыле-, влагозащита корпуса по стандарту IP 00;
- монтаж в горелку в любом положении;
- комплектация без цоколя;
- рабочий ресурс 250000 операций при максимальной нагрузке.
Особенности конструкции
Топочный автомат произведен в соответствии с европейскими стандартами безопасности. Собран в компактном ударопрочном корпусе из самозатухающегося пластика, защищающего от ударов и загрязнений электронную схему, устройство зажигания, варистор, электрические компоненты. Для подключения блока автоматики предусмотрены разъемы Molex, что даёт способность осуществлять соединение быстро и безопасно.
Варистор способствует защиту автоматики от возможных скачков напряжения в электрической сети. Трансформатор розжига оснащен противопомеховым фильтром.
При каждом запуске контроллер осуществляет самопроверку своих компонентов. Ложный сигнал пламени или ошибка в усилителе останавливают процесс запуска горелки. Перед включением вентилятора проверяется реле давления воздуха.
Топочный автомат снабжен энергонезависимой блокировкой, т. е. перезапуск после защитного отключения осуществляется вручную.
Применение
Топочные автоматы Brahma CM31F используются в составе газовых и комбинированных котлов систем отопления, теплогенераторов, водогрейного оборудования, печей и других газовых приборов.
Достоинства:
- эффективный управление работой горелки, контроль пламени;
- быстрое перекрытие подачи газа при потере сигнала пламени;
- запальное устройство с ЕМС-фильтром;
- защита от перепадов рабочего напряжения;
- оптимизированные размеры печатной платы и корпуса;
- широкий диапазон рабочих температур;
- установка в любом положении.
В серию входят топочные автоматы для горелок с вентилятором или без, ручным и электрическим сбросом блокировки, с/ без дополнительных контактов, термостатом безопасности, различными интервалами проверки безопасности.
