Описание

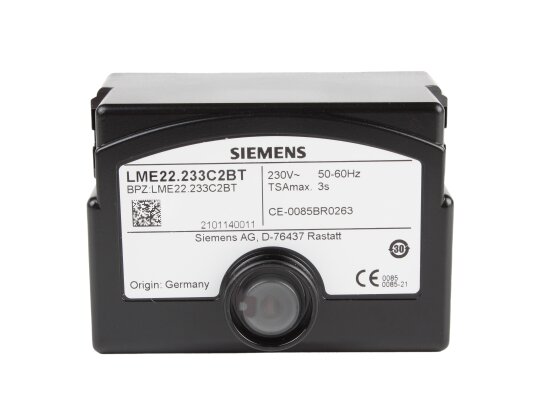

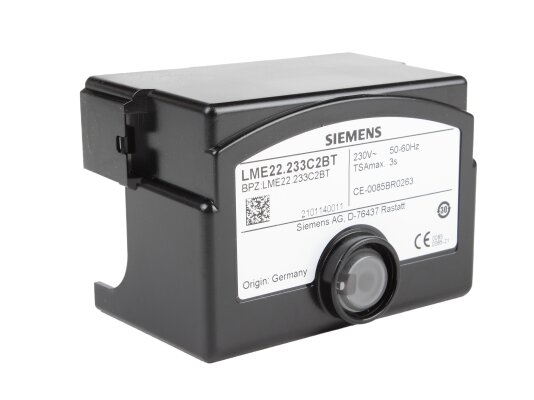

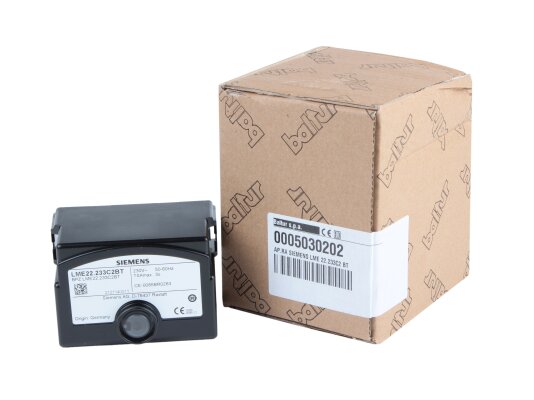

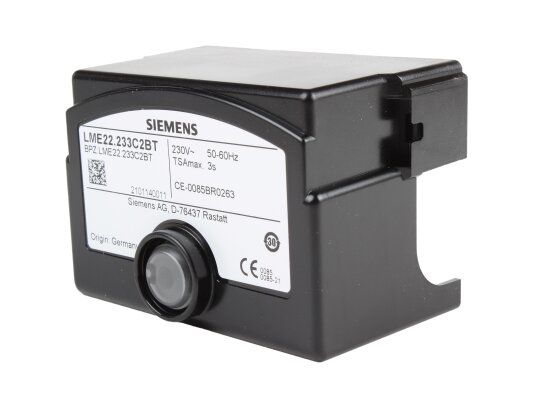

Топочный автомат Baltur LME22.233C2BT, арт: 0005030202 предназначен для 2-ступенчатых газовых горелок с наддувом. Обеспечивает безопасный розжиг, контроль горения пламени совместно с подключенным датчиком, управление всеми функциями и устройствами. При возникновении сбоев мгновенно останавливает подачу газа на горение, исключает утечки. Для информирования оператора предусмотрена многоцветная индикация текущего состояния и отказов системы, передача операционных сообщений закодированным миганием сигнальной лампы. Центральная кнопка является главным элементом управления для сброса состояния блокировки и перехода в режим диагностики.
Основные параметры и особенности LME22:
- для горелок Baltur с системой управления исполнительным механизмом;
- работа в прерывистом режиме, с управляемым перезапуском 1 раз в 24 ч;
- питание от сети 230 В, -10%, +15% от номинального значения;
- устройство контроля рабочего напряжения с защитным отключением;
- встроенный микропроцессор для точной цифровой обработки сигналов;
- контроль пламени ультрафиолетовым или ионизационным датчиком;
- нерегулируемое выключение при сбоях по истечении времени безопасности;
- быстрое закрытие клапанов при неполадках, реагирование в течение 1 сек.;
- разъем для подсоединения устройства удаленного сброса блокировки;
- уровень защиты контактов от пыли/влаги IP40 (достигается монтажом);
- контроль давления воздуха при включении и работе горелки;
- лампа с 3-цветным индикатором состояний/ сбоев, встроенная в кнопку сброса;
- возможность подключения пользовательского интерфейса (опция);
- широкий диапазон температур эксплуатации: -20.+60 °C;
- установка в произвольном положении, с учётом лёгкого доступа к кнопке;
- срок службы автоматики >= 250 тыс. запусков (примерно 10 лет при стандартных условиях).
Опциональное предложение
Топочный автомат Baltur LME можно оснастить оптическим интерфейсом OCI400 и специальным ПО, что упростит настройку и диагностику газовой аппаратуры.
Конструкция и комплектация
Менеджер горения LME произведен по аналогии с моделями LGB и LMG и взаимозаменяем. В корпусе, изготовленном из ударопрочного, невоспламеняемого пластика, размещен микроконтроллер, который управляет полной последовательностью команд. Кнопка сброса находится на центральной панели и имеет встроенную трехцветную лампу индикации для визуального контроля за работой автоматики и получения данных о возникновении неполадок. Предусмотрен разъем, позволяющий подключить устройство удаленного сброса блокировки или интерфейс.

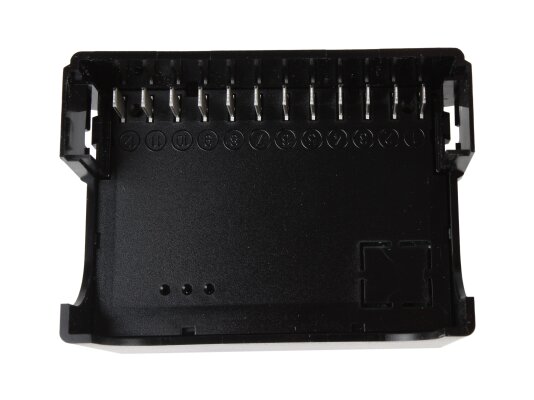

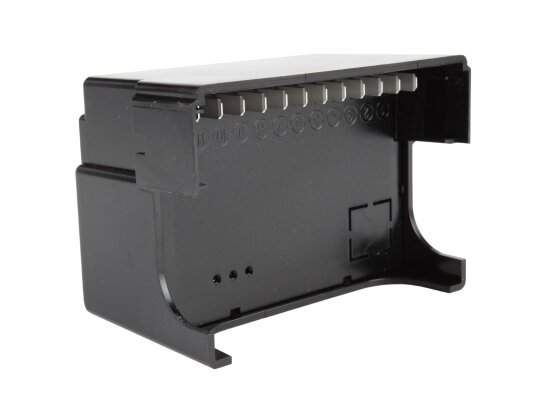

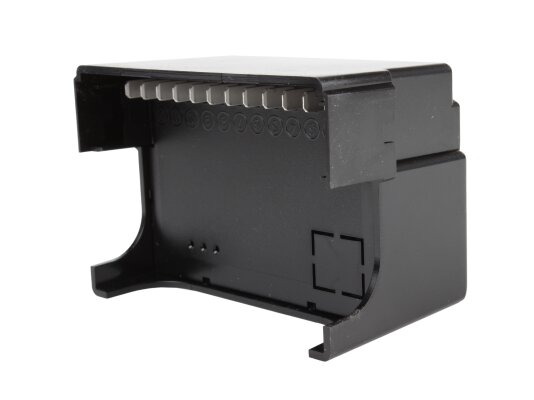

Автоматика фиксируется на цоколь (зацепляется со щелчком). Поставляется без датчика контроля пламени и цоколя. Все дополнительные комплектующие можно купить с топочным автоматом Baltur LME22.
