Описание

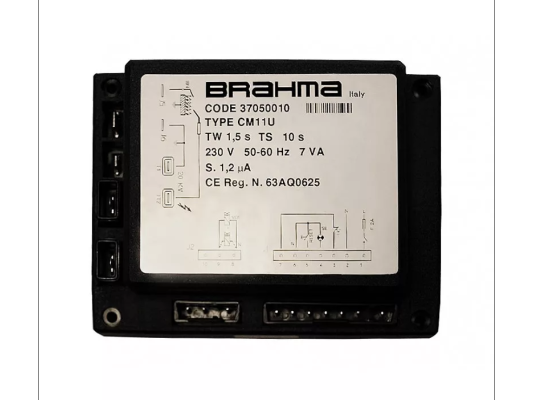

Топочный автомат Brahma CM11U, арт: 37050010 управляет розжигом и всеми стадиями работы газовой атмосферной горелки, контролирует горение пламени, отключает подачу газа при обнаружении неполадок. Поддерживает прерывистый режим работы. Соответствует европейским стандартам EN 298.
Основные параметры и функции:
- управление работой атмосферной горелки без вентилятора;
- питание от электросети 230 В, 50-60 Гц;
- прерывистый режим функционирования;
- контроль горения пламени с помощью ионизационного электрода;
- энергонезависимая блокировка (ручной перезапуск);
- два независимых предохранительных контакта;
- встроенный высокоэффективный трансформатор розжига;
- защитная блокировка в случае потери пламени;
- перекрытие подачи газа на горелку при гашении пламени в течение 1 сек;
- диапазон температур эксплуатации: -20.+60 °C;
- пыле-, влагозащита корпуса класса IP 00;
- монтаж в систему в любом положении;
- комплектация без цоколя;
- эксплуатационный ресурс 250 тысяч операций.
Особенности конструкции
Менеджер горения оснащен пластиковым корпусом, обеспечивающим базовую защиту от внешних воздействий. При установке на место эксплуатации необходимо усилить защиту как минимум до IP 20. За счет использования компонентов для поверхностного монтажа уменьшены размеры печатных плат, что позволило сократить габариты блока.
Топочный автомат снабжен энергонезависимой блокировкой, т. е. перезапуск после защитного отключения возможен только вручную.
Встроенный варистор защищает автоматику от скачков сетевого напряжения. Внутренний предохранитель способствует защиту реле от короткого замыкания на выходах (клапаны, сигнал блокировки и пр.). Рекомендуется установить дополнительный внешний предохранитель с учетом нагрузки.
Применение
Топочные автоматы Brahma CM11U применяются для оснащения газовых и комбинированных котлов, воздухонагревателей, водогрейных установок, печей с атмосферными горелками.
Достоинства:
- производительный управление подключенными устройствами и функциями горелки;
- мгновенное прерывание подачи газа при исчезновении сигнала пламени;
- защита от перепадов рабочего напряжения;
- встроенный запальный трансформатор высокой эффективности;
- исполнение для низкотемпературной эксплуатации;
- монтаж в любом положении.
В серию входят топочные автоматы для горелок с вентилятором и без, электрическим и ручным перезапуском, без/ с вспомогательными контактами для подключения дополнительных устройств, различными таймингами (времени ожидания, предварительного времени).
