Описание

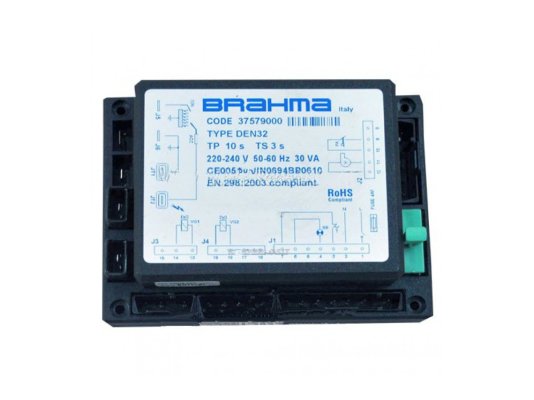

Топочный автомат Brahma DEN32, арт: 37579000 соответствует европейскому стандарту EN 298 и другим директивам безопасности. Эксплуатируется в системах автоматизации атмосферных газовых горелок в установках с прерывистым режимом работы. Контролирует процесс розжига и горения пламени, взаимодействие компонентов, инициирует защитное отключение при обнаружении неполадок. Для отслеживания текущего состояния и распознавания причин ошибок снабжен двухцветным светодиодом.
Основные параметры и функции:
- управление работой атмосферной газовой горелки с вентилятором;
- подключение к источнику питания 220-240 В, 50-60 Гц;
- непостоянный режим работы (контролируемый перезапуск каждые 24 ч);
- самодиагностика неисправностей;
- версия с пилотным розжигом;
- отслеживание сигнала пламени с помощью электрода ионизации;
- выход для подключения пользовательского модуля;
- встроенный трансформатор розжига;
- защитная блокировка при потере сигнала пламени в течение 1 сек;
- электрический выход из состояния аварийного отключения;
- эксплуатационные температуры: -20.+70 °C;
- пыле-, влагозащита корпуса по стандарту IP 00;
- размещение в горелке в любом положении.
Особенности
Топочный автомат собран в компактном корпусе из ударопрочного пластика, который способствует базовую защиту от загрязнений при эксплуатации. Необходимый уровень электрозащиты обеспечивается при монтаже. Специальная технология поверхностной установки электронных компонентов позволила сократить размеры блока управления до минимума.
В состав управляющего устройства входит варистор для защиты автоматики от перепадов напряжения в сети питания. Топочный автомат снабжен энергозависимой блокировкой, для выхода из которой необходимо отключить и включить питание. Предусмотрен выход для подачи сигнала об обнаружении пламени на удаленное устройство
Автоматика проверяет работоспособность компонентов перед запуском горелки. Во время ожидания или предпродувки проводится тестирование усилителя сигнала пламени. При выявлении ложного сигнала пламени или ошибки в усилителе блок автоматики прерывает процесс запуска горелки. Также до истечения времени предпродувки выполняется проверка реле давления воздуха.
Применение
Топочные автоматы Brahma DEN32 используется для установки в прогрессивные горелки газовых и комбинированных котлов отопления, нагрева воды, генераторов теплого воздуха, печей, ИК нагревателей и других аналогичных устройств.
Достоинства:
- надёжное управление подключенными устройствами, контроль пламени;
- самодиагностика неисправностей каждые 24 ч;
- мгновенное прерывание подачи газа при потере сигнала пламени;
- защита от пониженного и избыточного напряжения;
- уменьшенные габариты печатной платы и корпуса;
- встроенное устройство зажигания;
- возможность подключения дистанционного устройства для контроля пламени;
- бесперебойная работа в широком диапазоне температур;
- монтаж в любой ориентации.
В серию входят топочные автоматы для газовых и жидкотопливных горелок с прямым и пилотным розжигом, вентилятором или без, электрическим и ручным сбросом аварии.
