Описание

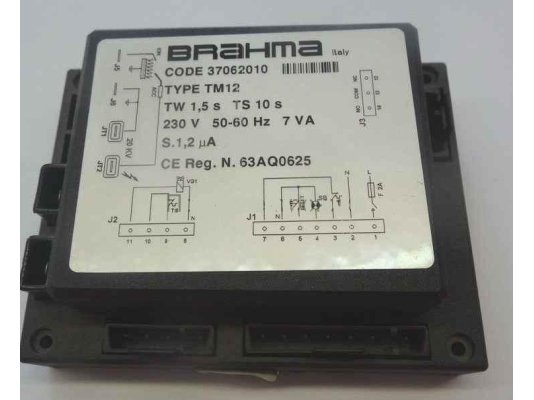

Топочный автомат Brahma TM12, арт: 37062010 разработан для оснащения газовых атмосферных горелок. Работает в прерывистом режиме. Способствует управление всеми функциями и устройствами, безопасную и эффективную работу газового оборудования. Произведен в соответствии с европейскими стандартами EN 298.
Основные параметры и функции:
- автоматическое управление атмосферной горелкой без вентилятора;
- прерывистый режим функционирования;
- питание от электросети 230 В, 50-60 Гц;
- отслеживание пламени с помощью ионизационного электрода;
- два независимых предохранительных контакта;
- энергонезависимая блокировка (перезапуск только при ручном сбросе);
- высокоэффективное устройство зажигания;
- вспомогательный контакт для подключения дополнительного устройства;
- защитная блокировка в случае потери пламени;
- время перекрытия подачи газа при гашении пламени 1 сек;
- допустимые температуры эксплуатации: -20.+60 °C;
- защита корпуса от воздействия пыли и влаги: класс IP 00;
- установка в систему в любой ориентации;
- рабочий ресурс 250 тысяч операций.
Особенности конструкции
Топочный автомат оснащен компактным пластиковым корпусом, который способствует базовую защиту от внешних воздействий. При монтаже в горелку необходимо обеспечить защиту класса IP 20 или выше.
Автоматика снабжена энергонезависимой блокировкой, т. е. перезапуск из этого состояния возможен только при ручном сбросе.
Встроенный варистор способствует защите блока управления от перепадов напряжения в сети питания. Внутренний предохранитель защищает реле топочного автомата от короткого замыкания на выходах (клапаны, сигнал блокировки и пр.). Рекомендуется дополнительно установить внешний предохранитель с учетом нагрузки.
Применение
Топочные автоматы Brahma TM12 подходят для автоматизации газовых и комбинированных котлов, воздухонагревателей, водогрейного оборудования, печей с атмосферными горелками.
Достоинства:
- результативный управление всеми функциями и устройствами;
- мгновенная остановка подачи газа при потере сигнала пламени;
- защита от скачков напряжения;
- вспомогательный контакт;
- высокоэффективный трансформатор поджига;
- адаптация для низкотемпературной эксплуатации;
- установка в любом положении.
В серию входят топочные автоматы для автоматизации газовых и комбинированных горелок с вентилятором или без, энергозависимой и энергонезависимой блокировкой, различными таймингами (времени ожидания, предварительного времени).
