Описание

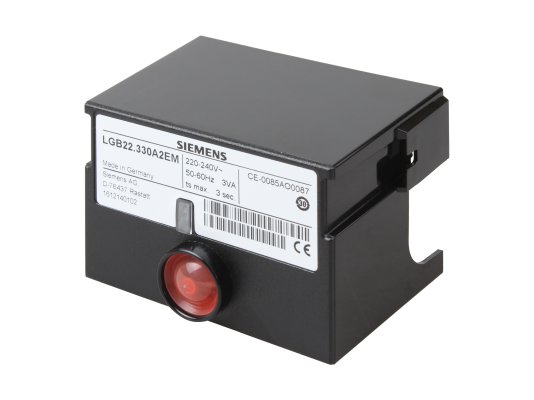

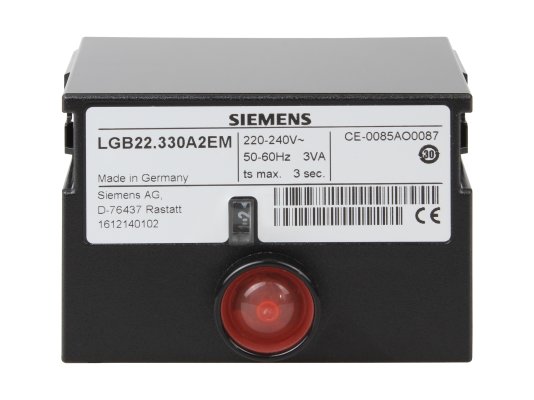

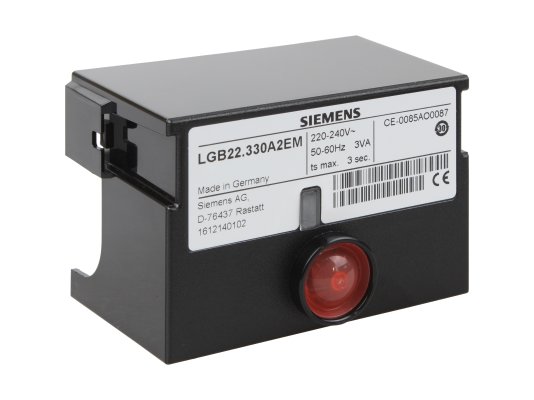

Топочный автомат Siemens LGB22.330A2EM – малогабаритный устройство для запуска и контроля газовых одноступенчатых/двухступенчатых и комбинированных горелок с наддувом. Режим работы – повторно-кратковременный. Аппарат устанавливается в оборудование мощностью до 350 к Вт, с непостоянным режимом работы, с вентилятором либо без него. Надежность и безопасность блока подтверждена успешным прохождением тестовых испытаний и соответствующими европейскими сертификатами.
Важные характеристики
- Длительность продувки: 30 сек.
- Предохранительное время: 3 сек.
- Время перед розжигом: 3 сек.
- Режим функционирования: прерывистый.
- Параметры электросети: 220-240 В, 50/60 Гц.
- Рабочая среда: жидкое топливо, газ.
- Температура эксплуатации: -20.+60 °С.
Устройство и особенности

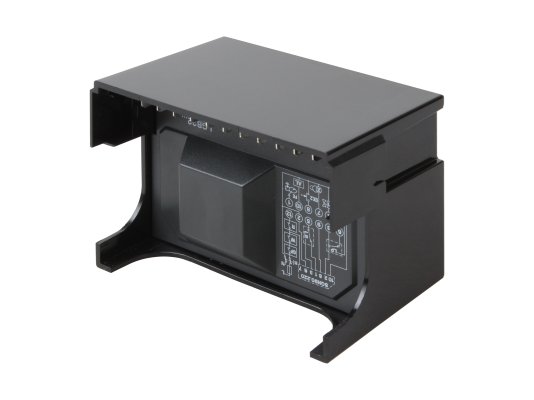

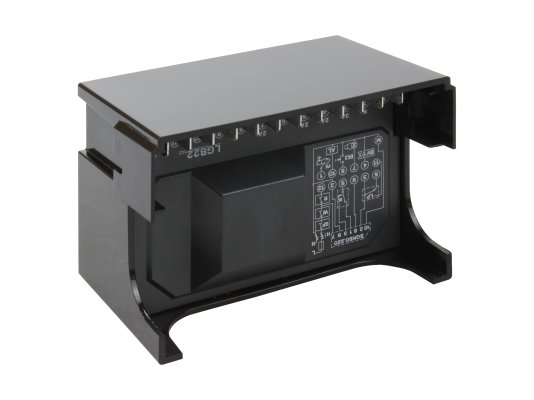

Siemens LGB22.330A2EM поставляется в компактном корпусе из синтетического огнестойкого материала. Внутри устройства размещены: контроллер с электрическим двигателем, усилитель сигнала пламени, реле. Класс защиты электрических компонентов соответствует стандарту IP 40. На корпусе предусмотрена водонепроницаемая кнопка перезапуска с индикацией неполадок. Аппарат имеет штепсельное соединение. Монтажная ориентация – произвольная. Фиксация осуществляется по типу «встраиваемой корзины», на защелку. Цоколь не включен в набор поставщика. Автоматически происходит контроль воздуха и тестирование реле давления при запуске/работе горелки. Контроль пламени выполняется с помощью ионизационного электрода, датчика синего пламени QRC1, либо УФ-датчика QRA (с дополнительным элементом AGQ1). При возникновении сбоев аппарат отключается. Срабатывает аварийная индикация. Прибор можно деблокировать дистанционно. Система защиты автомата горения от пониженного напряжения в сети отключает реле при достижении границы срабатывания – 160 В. Повторный запуск происходит при восстановлении рабочего напряжения.
Достоинства:
- запуск и управление горелкой;
- контроль давления воздуха;
- обнаружение падения напряжения;
- диагностика неполадок и сигнальное оповещение;
- огнестойкий корпус из полимерного материала;
- дистанционная разблокировка;
- существенный рабочий ресурс.
Подробная информация о модели, рабочих характеристиках и особенностях содержится в спецификации производителя.
