Описание

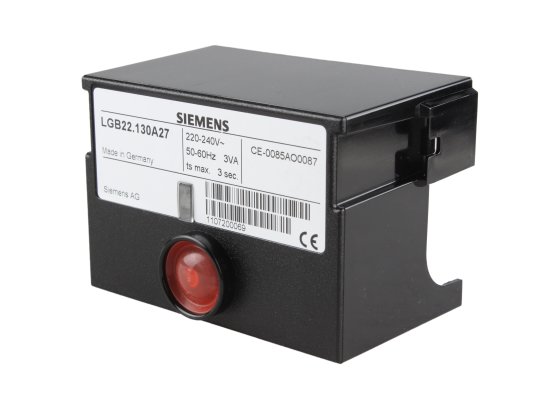

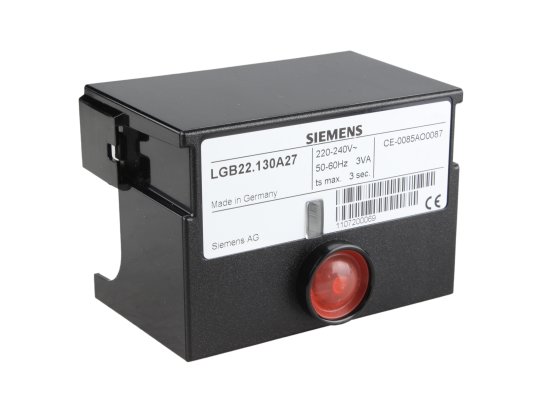

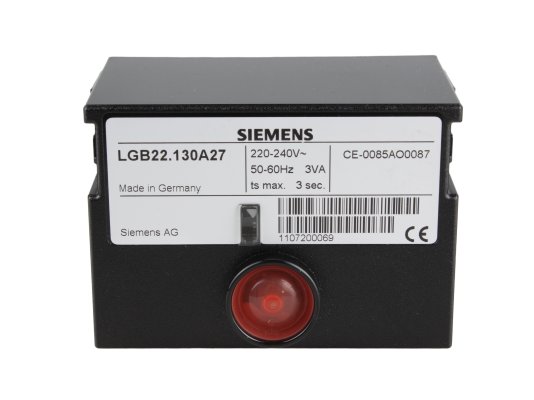

Топочный автомат Elco LGB22.130A27, арт: 65320039 служит для автоматизированного розжига, непрерывного контроля пламени и безопасной остановки системы сжигания газа/ жидкого топлива. Микропроцессорная технология способствует высокую точность и стабильность управления. Автоматика применяется в газовых и комбинированных горелках с одноступенчатым или двухступенчатым регулированием мощности.
Конструкция Elco LGB
Менеджер горения оснащен малогабаритным корпусом из невоспламеняющегося, ударостойкого пластика. Электрические и электронные компоненты защищены от воздействия пыли по стандарту IP 40. В состав блока автоматики входит:
устройство программирования с синхронным электродвигателем;
- электронный усилитель сигнала пламени;
- реле и другие переключающие приборы;
- кнопка аварийной остановки и перезапуска с индикатором сбоев.

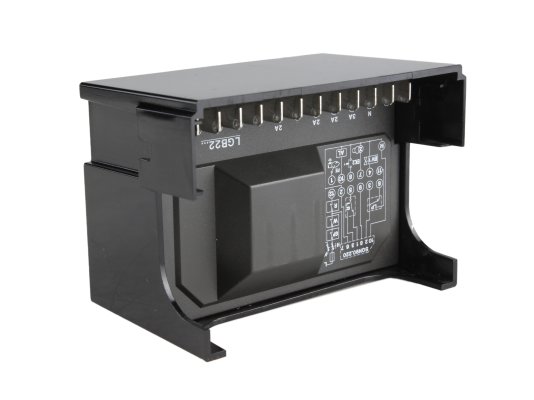

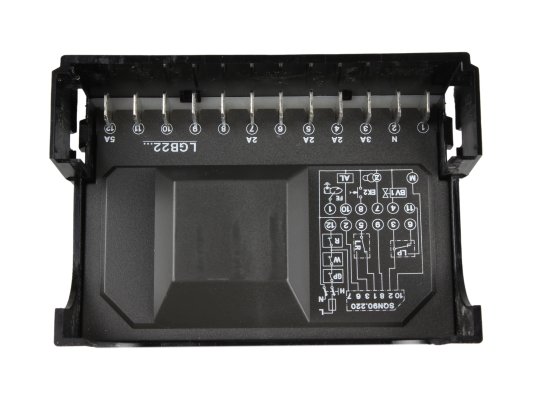

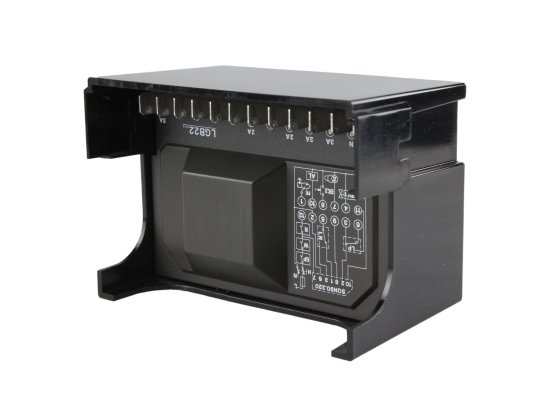

Топочный автомат фиксируется к основанию с помощью разъемного соединения, на щелчок. Прошел необходимые проверки и испытания в условиях завода, допущен к эксплуатации. Отдельно предоставляется цоколь и датчик пламени.
Ключевые параметры и особенности:
- модель для наддувных горелок с прерывистым режимом и расходом до 350 кг/ч;
- управляемый перезапуск после 24 часов работы для самопроверки компонентов;
- работа от электросети: 220-240 В, -15%, +10%;
- устройство контроля низкого напряжения, предохранительное отключение;
- для предпродувки с нормальным объемом воздуха и регулированием привода;
- отслеживание пламени ионизационным зондом или УФ-датчиком с доп. устройством;
- точная цифровая обработка сигналов микропроцессором;
- контроль давления воздуха, тест функционирования реле при включении и работе;
- информирование о сбоях индикацией, размещенной внутри кнопки перезагрузки;
- снятие режима блокировки кнопкой или электрическим удаленным сбросом;
- предохранитель для защиты от короткого замыкания;
- монтаж в произвольном положении.
Условия эксплуатации
Топочный автомат Elco LGB22.130A27 может встраиваться в системы, эксплуатируемые при температурах: -20.+60 °C. Запрещено проникновение в корпус частиц грязи, образование конденсации или льда.
