Описание
Топочный автомат Elco LGB22.230B27, арт: 13009202 встраивается в наддувные газовые или комбинированные горелки с одной или двумя ступенями регулирования мощности. Управляет подключенными устройствами, обеспечивая безопасный запуск, стабильное горение и безопасное отключение горелки при угрозах. Для мониторинга наличия пламени используется электрод ионизации, ультрафиолетовый датчик QRA совместно с AGQ1.A27.
Основные параметры и особенности:
- для горелок на газе, жидком топливе с расходом до 350 кг/ч и периодическим циклом;
- функция самодиагностики, активируемая при включении;
- напряжение питания: 220-240 В, -15%, +10%;
- устройство отслеживания достаточности напряжения;
- защитное отключение автоматики при низком напряжении;
- контроль давления воздуха, проверка функциональности реле при запуске и работе;
- индикация аварийного отключения внутри кнопки;
- ручной сброс блокировки, возможность удаленной электрической перезагрузки;
- надёжное исполнение, защита автоматики от внешних воздействий;
- надёжный способ зацепления к цоколю (по типу встраиваемой корзины);
- монтаж в произвольном положении;
- диапазон рабочих температур -20.+60 °C.
Устройство и комплектация Elco LGB22

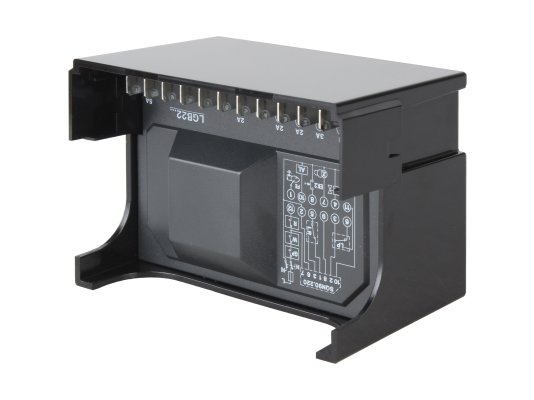

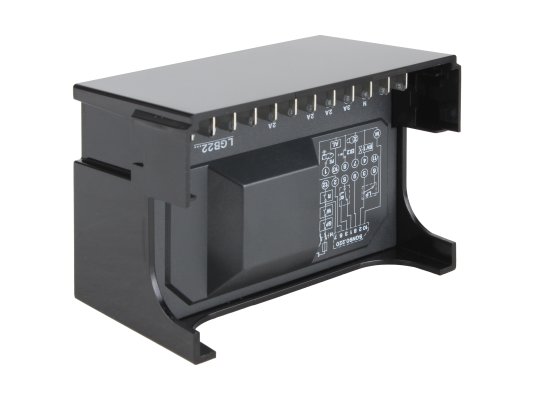

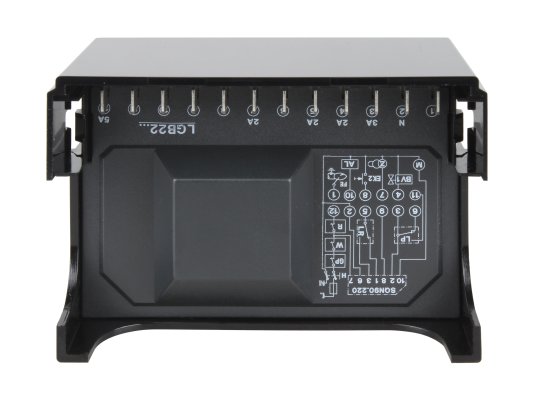

Менеджер горения снабжен компактным корпусом из ударопрочного, огнестойкого пластика. Пылевлагозащита компонентов соответствует евростандарту IP 40. В состав блока автоматики входит:
- устройство программирования с двигателем;
- электронный усилитель сигнала пламени;
- реле и другие переключающие приборы.

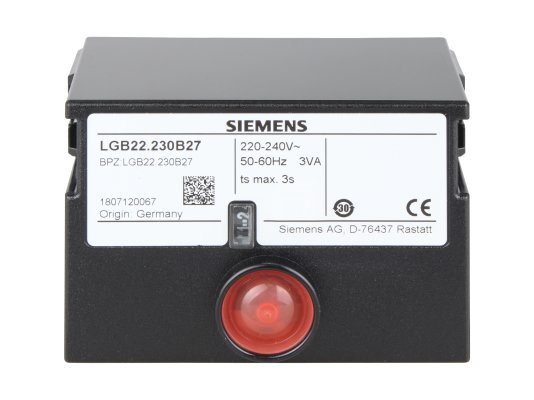

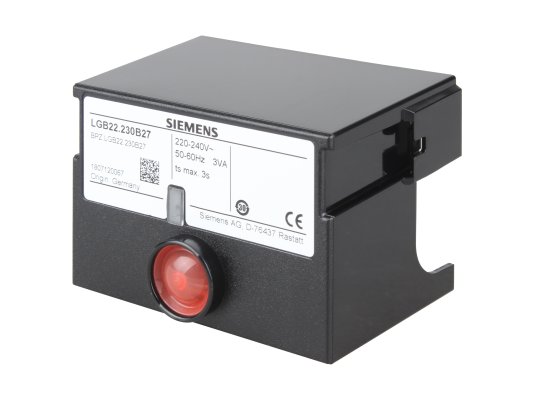

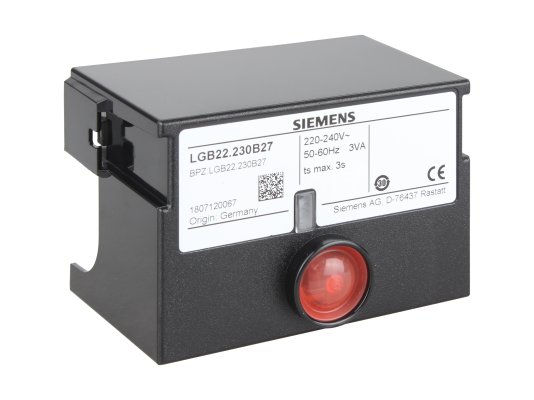

На фронтальной панели размещена аварийная кнопка сброса со встроенным индикатором.
В комплект поставки не входит цоколь и датчик пламени.
Применение
Топочный автомат Elco LGB22.230B27 эксплуатируется в промышленных газовых, комбинированных котлах и стационарных воздухонагревателях.
