Описание

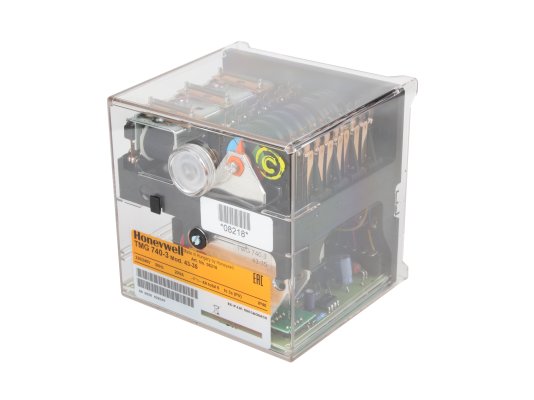

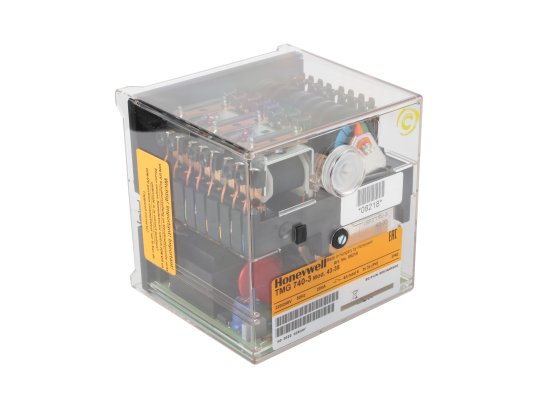

Топочный автомат Elco TMG 740-3 Mod.43-35, арт: 65325633 способствует все функции управления и контроля работы газовых и комбинированных наддувных горелок высокой и средней мощности. Гарантирует безопасную и эффективную работу котла, защитное отключение при неполадках, в т. ч. при низком напряжении в сети питания и потере пламени. Соответствует европейскому стандарту EN 298. Цветной программный индикатор значительно упрощает поиск причин неисправностей.
Для контроля пламени могут использоваться:
- ионизационный электрод;
- инфракрасный датчик;
- ультрафиолетовый датчик.
Конструкция блока управления

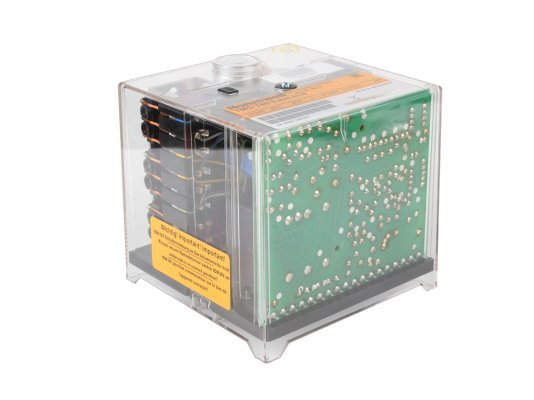

Топочный автомат скомпонован в небольшом прозрачном корпусе из огнестойкого пластика. Конструкция состоит из компонентов:
- синхронного электродвигателя с кулачковым переключателем;
- информационного цветного программного индикатора;
- 16-клеммного кулачкового переключателя для контроля программной последовательности;
- реле постоянного тока и остаточной магнитной индукции;
- съемной печатной схемной платы с трансформатором, ЖК-дисплеем и электронными компонентами.

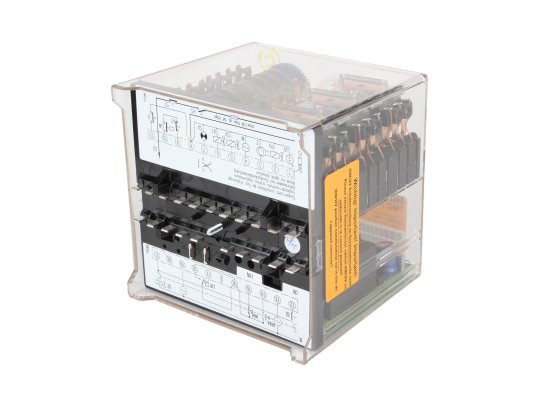

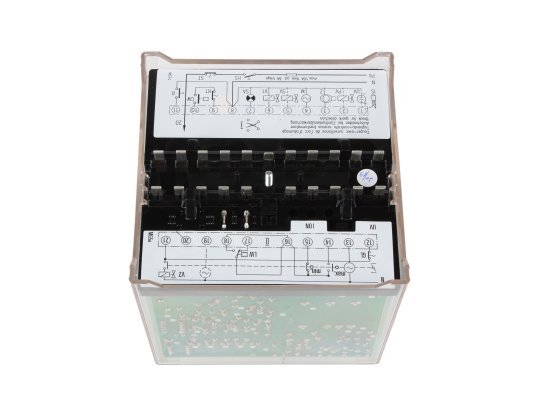

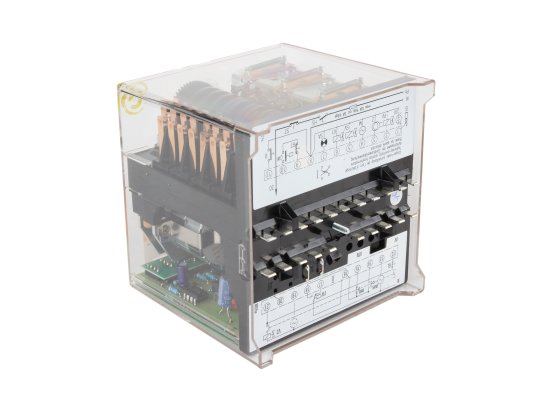

Внизу расположены штепсельные контакты и переключатель типа датчика пламени.

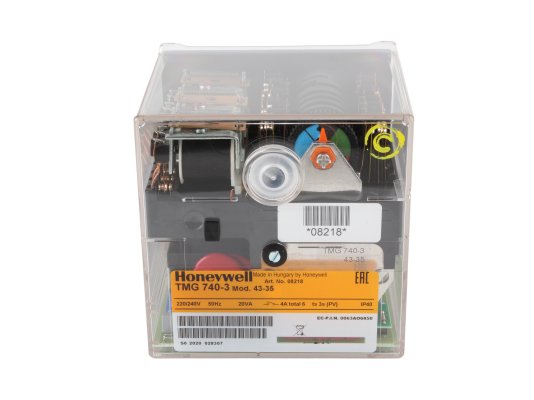

На лицевой панели находится кнопка сброса блокировки с лампой аварийной сигнализации, цветным индикатором программы, светодиодный индикатор сигнала пламени, крепежный винт.
Основные параметры, функции и особенности:
- для горелок с одной или двумя ступенями регулирования мощности;
- периодическая работа, контролируемое отключение каждые 24 ч (или чаще);
- напряжение питания: 220-240 В, допустимое отклонение -15, +10%;
- обнаружение низкого напряжения в сети с защитным отключением;
- информационная система со световой индикацией и кодами ошибок;
- ручной сброс блокировки с помощью кнопки на корпусе;
- возможность подключения удаленного устройства перезапуска и индикации сбоев;
- защита рабочей схемы и электрических компонентов от внешних воздействий;
- материал корпуса – прозрачный невоспламеняемый пластик;
- пыле-, влагозащита корпуса по стандарту IP 44;
- встроенный предохранитель для защиты от короткого замыкания;
- разъемный способ соединения с цоколем, исключающий ошибки монтажа;
- установка в любом положении;
- эксплуатационные температуры: от -20 до +60 °C.
Топочный автомат Elco TMG 740-3 Mod.43-35 поставляется без цоколя.
