Описание

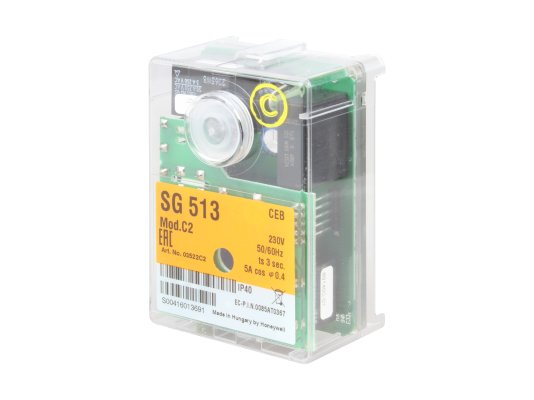

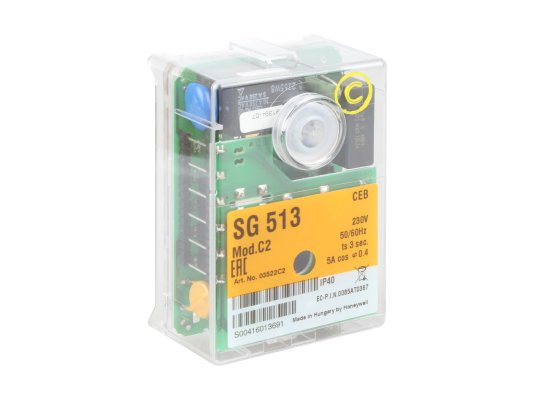

Топочный автомат Satronic / Honeywell SG 513 Mod.C2 непрерывно управляет и контролирует работу газовых или комбинированных горелок с наддувом, с двухступенчатым или модулируемым режимом работы. Аппарат гарантирует безопасность эксплуатации котла отопления. Прошел испытания и сертифицирован по европейским стандартам.
Условия эксплуатации и характеристики
- Режим функционирования: прерывистый.
- Параметры электросети: 230 Вольт, 50/60 Гц.
- Степень электрозащиты: IP40.
- Мощность: около 12 Вт.
- Длительность продувки: 54 сек.
- Предохранительное время: 3 секунд.
- Рабочая среда: газ/ жидкое топливо.
- Температура эксплуатации: -20°C.+60°C.
Конструкция

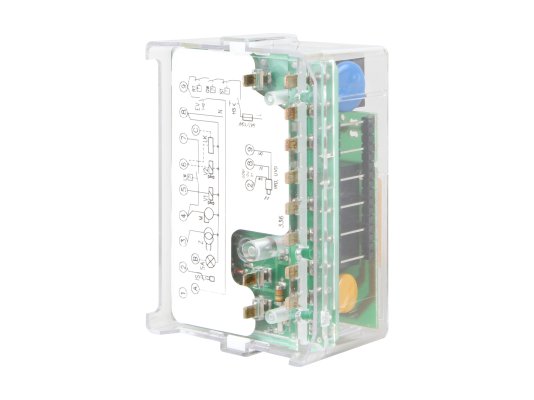

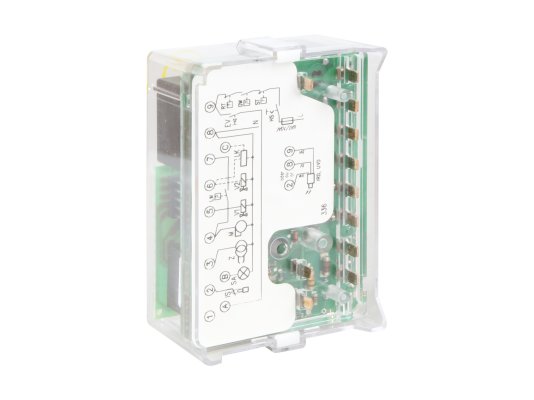

Микропроцессор, электронные компоненты, реле и приборы контроля пламени размещены на 2-х платах. Они, наряду с устройством блокировки/разблокировки защищены огнестойким корпусом.

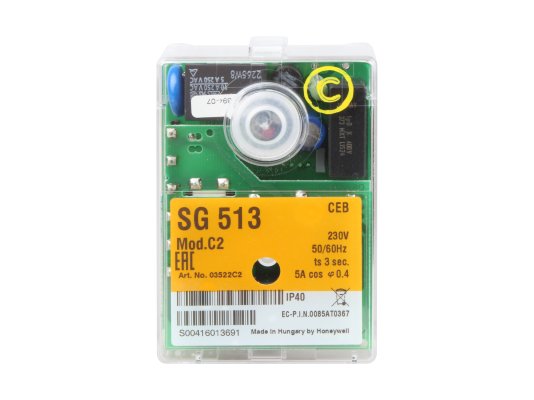

В лицевой части находится блокировочная/ разблокировочная кнопка со световой индикацией. С её помощью можно сбросить статистические рассматриваемый.
Предусмотрено подсоединение сервопривода воздушной заслонки.
Цоколь не включен в комплектацию модели.
Особенности и функционал
- Встроенное программное обеспечение, контролируемое микропроцессором, обеспечивает стабильность временных отрезков, независимо от скачков напряжения в сети, цикличности и температурных условий.
- Автоматика Satronic / Honeywell SG 113 защищена от перепадов напряжения. В случае снижения напряжения до минимально допустимого значения, аппарат отключается. Включение происходит самостоятельно, как только рабочее напряжение достигнет допустимой отметки.
- Прибор сообщает о причинах аварийных отключений с помощью информационной системы, реализованной через световую индикацию. Этот о причинах последнего сбоя не утрачиваются при потере напряжения и восстанавливаются при включении аппарата.
- Световой индикатор на деблокирующей кнопке горит до тех пор, пока не будет устранена причина ошибки. Регулярно, с 10-секундой периодичностью, световой сигнал прерывается и высвечивается код ошибки, что даёт возможность точно установить неисправность (в инструкции по эксплуатации раскрывается расшифровка кода). По запросу потребителя (опция) устанавливается ЖК-экран, на котором отражаются сообщения в виде текста.
- Автомат отлично согласуется и работает совместно с УФ-датчиком, ионизационным электродом и инфракрасным фоторезистором.
Достоинства:
- обеспечение высокого уровня безопасности работы горелки;
- самодиагностика аварийных сбоев;
- информирование о неисправностях и их причинах;
- сохранение данных об ошибках при обесточивании прибора;
- применимость для газовых, комбинированных горелок;
- защита автоматики при падении напряжения.
