Описание
Топочный автомат Siemens LEC1/9502 служит для автоматизации запуска, контроля и управления работой горелки с наддувом, сжигающей газ или жидкое топливо. Контролирует воздушное давление, положение заслонки, работу трансформатора зажигания, клапанов и других подключенных устройств. Может работать в постоянном или периодическом режиме. В зависимости от типа горелки контроль пламени осуществляется с помощью устройств LAE10, LFE 10 или LFE50.
Функции:
- проверка ложного сигнала на стадии запуска/ выключения;
- контроль давления воздуха одновременно с проверкой работоспособности реле давления воздуха перед зажиганием;
- продувка системы (до запуска и после отключения, при соответствующей настройке);
- непрерывный контроль горения пламени;
- управление подключенными устройствами;
- аварийная сигнализация;
- деблокировка системы штатно и через удаленное устройство.
Особенности:
- настройка времени программирования;
- возможность подключения контроллера нагрузки с трехпозиционным выходом;
- просмотр состояний программы через специальное окошко;
- возможность работы в режиме полуавтомата;
- индикация фазы работы при сбое, что упрощает поиск причин ошибки;
- выбор типа розжига: прямой, пилотный, с контролем искры поджига/ без него;
- регулировка времени до розжига;
- отказ или выбор режима постпродувки;
- рабочее напряжение – 110 В, -15 %, +10%;
- ресурс эксплуатации – 250000 циклов запуска горелки.
Конструкция

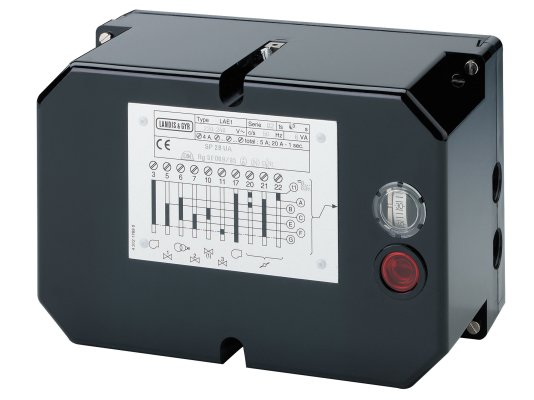

Корпус и цоколь менеджера горения произведены из ударопрочного и термостойкого пластика. В качестве дополнительной защиты от несанкционированного вскрытия блока управления предусмотрены предохранительные винтовые крепления. Электрозащита корпуса отвечает стандарту IP 40. Устройство программирования, дополнительные реле и другие принадлежности размещены на жестких печатных платах. На фронтальной панели находятся кнопка сброса и окно для отслеживания состояний автомата.
Применение
Топочный автомат Siemens LEC1/9502 подходит для систем сжигания топлива/газа любой мощности, с прямым или пилотным розжигом, постоянным или прерывистым циклом, с двух- или многоступенчатым регулированием. Может использоваться для многопламенного контроля.
