Описание

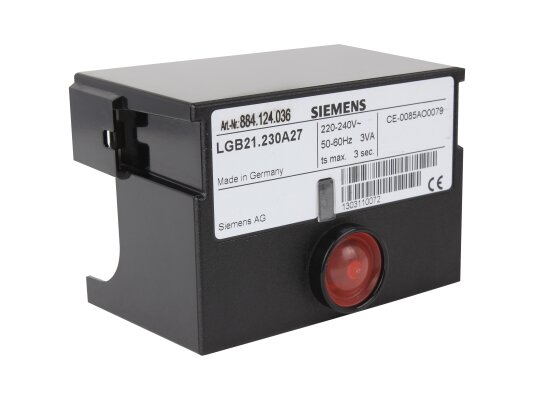

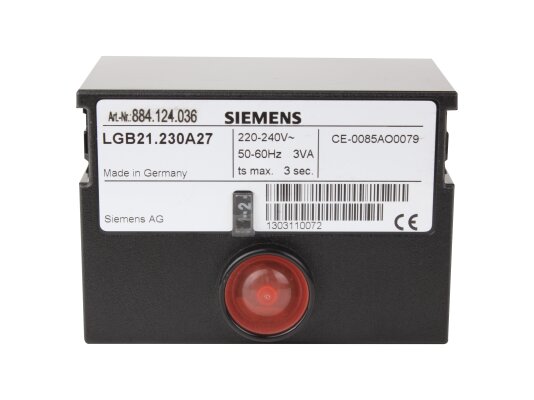

Топочный автомат Siemens LGB21.230A27 служит для автоматизации работы наддувных горелок мощностью до 350 кг/ч, сжигающих газ и/ или жидкое топливо. Контролирует розжиг и все стадии горения, безопасно прерывает работу и подачу топлива при гашении пламени и возникновении неполадок. Обеспечивает эффективную и стабильную работу котла в соответствии с заданными параметрами. Соответствует европейским стандартам EN 298, EN676.
Конструкция и компоненты

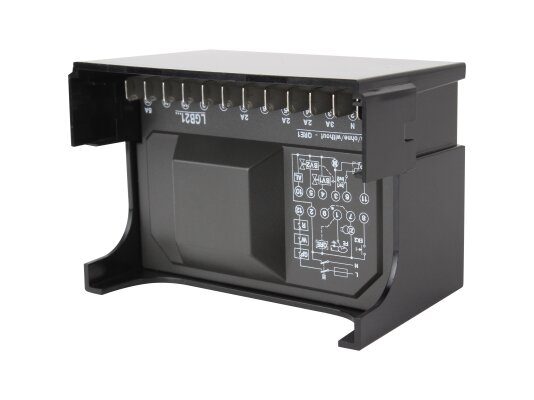

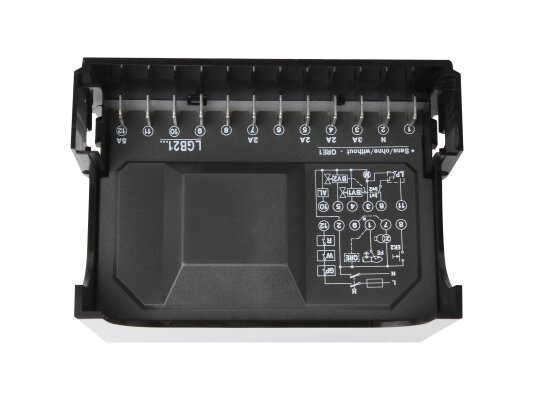

Блок автоматики собран в ударопрочном пластиковом корпусе, устойчивом к возгоранию. Корпус защищает от внешних воздействий узлы и компоненты, включая:
- механизм программирования с синхронным электродвигателем;
- электронный усилитель сигнала пламени, реле и другие приборы;
- кнопку выхода из блокировки с индикатором сбоев и состояний.
Малогабаритное исполнение и встраиваемая конструкция корпуса упрощает монтаж топочного автомата, который фиксируется к цоколю на щелчок.
Основные параметры и особенности:
- для горелок с или без вентилятора, с одной или двумя ступенями мощности;
- периодическая работа, управляемый перезапуск;
- рабочее напряжение 220 В, возможное отклонение -15%, +10%;
- ручной выход из состояния блокировки при нажатии на кнопку на центральной панели;
- индикация сбоев с помощью лампы, размещенной внутри кнопки сброса;
- контроль пламени электродом ионизации, датчиком QRA совместно с AGQ1.A27;
- устройство обнаружения пониженного напряжения (160 В) с защитным отключением;
- инициация запуска после восстановлении напряжения в сети питания;
- контроль давления воздуха, тестирование воздушного реле при включении и работе;
- возможность удаленного электрического сброса;
- пыле, влагозащита по стандарту IP 40.
Цоколь и датчик контроля пламени приобретаются отдельно.
Эксплуатационные условия
Топочный автомат Siemens LGB21.230A27 стабильно работает при температурах окружающей среды: -20.+60 °C. Важно исключить образование льда, конденсата, воздействие влаги.
