Описание

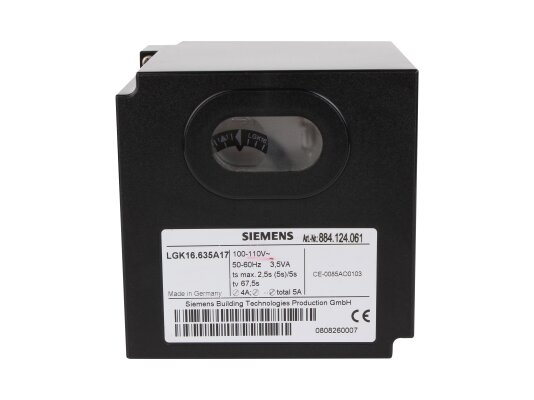

Топочный автомат Siemens LGK16.635A17 предназначен для управления многоступенчатыми, прогрессивными горелками с постоянным режимом работы средней и высокой мощности. Эксплуатируется в системах потребления газа и жидкого топлива. Испытан и сертифицирован по европейским стандартам EN 298, EN 230. Особенностью является схема самоконтроля пламени, что повышает безопасность эксплуатации топочного оборудования.
Основные функции и возможности:
- универсальное применение, управление газовыми, жидкотопливными и комбинированными горелками;
- цифровая обработка сигналов, точное выполнение последовательности команд;
- контроль пламени с помощью ультрафиолетового датчика QRA5, ионизационного электрода, фотодатчика QRA5 совместно с датчиком ионизации;
- контроль давления воздуха в целях управления воздушной заслонкой;
- самоконтролирующийся усилитель сигнала пламени;
- информирование о состоянии работы и отказах через многоцветную индикацию;
- возможность повторения программы запуска при потере сигнала пламени в процессе работы;
- быстрое перекрытие подачи топлива при обнаружении неполадок.
Устройство и особенности

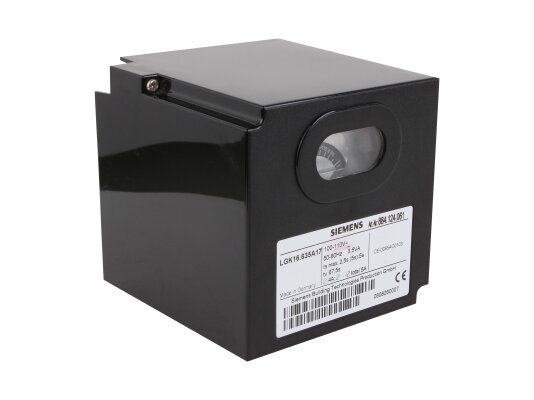

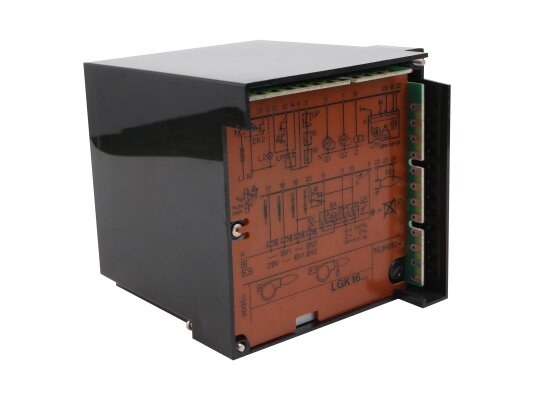

Топочный автомат (корпус и цоколь) произведен из ударопрочной, жаростойкой пластмассы. Защищен от пыли и влаги по стандарту IP 40. Снабжен смотровым окном с индикацией отказов, аварийной лампой, кнопкой сброса. Конструкцией предусмотрен заменяемый плавкий и запасной предохранители. Установка управляющего устройства осуществляется в любом положении.
Автоматика снабжена контуром диагностики контроля пламени, срабатывающим при появлении преждевременного сигнала пламени или его исчезновения, а также при любых сбоях, вызывающих ложный сигнал пламени при работе горелки.
Достоинства:
- универсальное применение;
- точное управление работой горелки за счет цифровой обработки сигналов;
- схема самоконтроля пламени для максимальной безопасности системы сжигания;
- мгновенное реагирование на исчезновение пламени;
- блокировка системы при сбоях и неполадках;
- многоцветная индикация состояний, информирование о сбоях.
Применение
Топочные автоматы Siemens LGK16 универсальны и могут использоваться в газовых, жидкотопливных и комбинированных горелках с повторно-кратковременным циклом, с непрерывным режимом работы, средней и высокой мощности.
