Описание

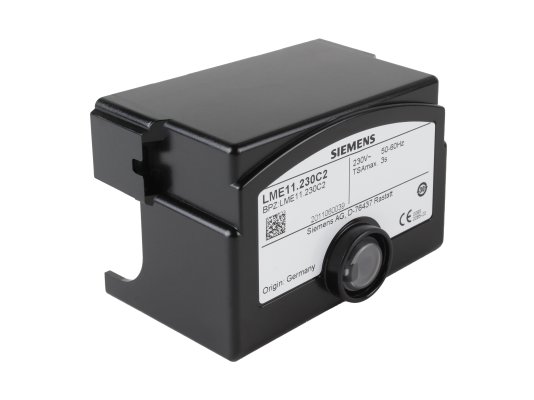

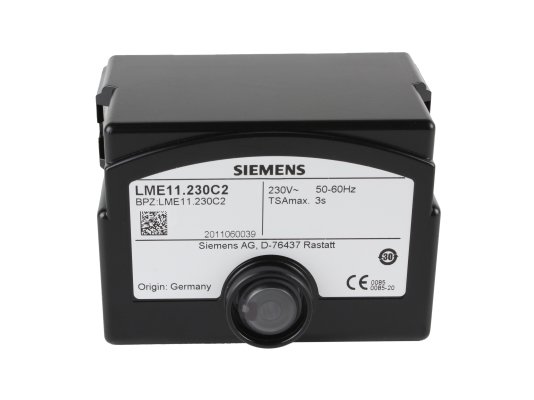

Топочный автомат Siemens LME11.230C2 разработан для комплектации наддувных газовых и комбинированных горелок с одной ступенью регулирования мощности. Способствует управление всеми процессами, безопасную и стабильную эксплуатацию котла. Для контроля пламени используется ионизационный электрод или датчик QRA/ QRC.
Конструкция и компоненты
Автомат собран в ударопрочном пластмассовом корпусе, который фиксируется к цоколю на щелчок. Корпус защищает от внешних воздействий встроенные компоненты, включая:
- микропроцессор, управляющий программой и реле нагрузки;
- электронный усилитель сигнала пламени;
- кнопку выхода из блокировки с индикацией сбоев и состояний.
В корпусе предусмотрен разъем для подключения оптического интерфейса или устройства дистанционной разблокировки.
Основные параметры и особенности:
- применение в горелках небольшой мощности, до 120 к Вт;
- прерывистый рабочий цикл, не менее одного управляемого отключения каждые 24 часа;
- устройство контроля рабочего напряжения, защитное отключение при чрезмерно низком напряжении в сети с последующим автозапуском после нормализации параметров;
- наличие места для подключения удаленного устройства для снятия блокировки;
- дистанционный электрический возврат в первоначальное состояние;
- контроль давления воздуха;
- информационная система, отражающая текущие состояния и отказы с помощью многоцветной световой индикации;
- высокая точность управления за счёт цифровой обработки сигналов;
- ограниченное количество повторных запусков (3 раза);
- стабильная работа при температурах внешней среды от -20 до +60 °C;
- питание от сети 230 В, допустимое отклонение -10%, +15%;
- уровень электрозащиты IP 40, достигаемый при монтаже;
- быстрое реагирование на исчезновение пламени, не более 1 сек;
- в комплектации с кабелями для подключения, без цоколя (приобретается отдельно).
Топочный автомат Siemens LME11.230C2 рассчитан на примерно 250 тыс. циклов запуска, что эквивалентно 10-летней службе при стандартном применении.
