Описание

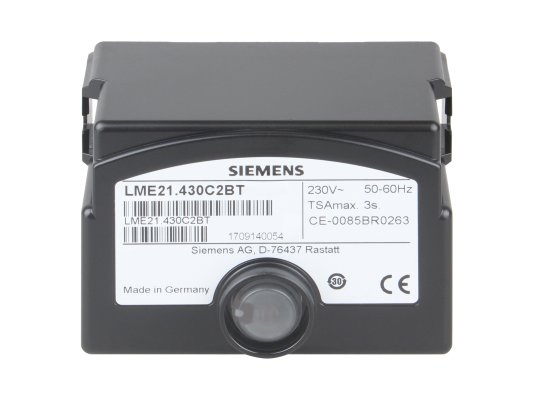

Топочный автомат Siemens LME21.430C2BT создан специально для двухступенчатых газовых горелок фирмы Baltur. Электронное устройство способствует высокую точность обработки сигнала, обеспечивая безопасность и надежность работы котла отопления.

Основные параметры Siemens

• Длительность продувки: 40 секунд.
• Предохранительное время: 3 сек.
• Время перед поджигом: 3 секунды.
• Режим работы: прерывистый.
• Электропитание: 230 Вольт, 50/60 Гц.
• Энергопотребление: около 12 Вт.
• Рабочая среда: газ.
• Температура воздуха: -20.+60°C.
• Класс защиты: IP 40.

Конструкция

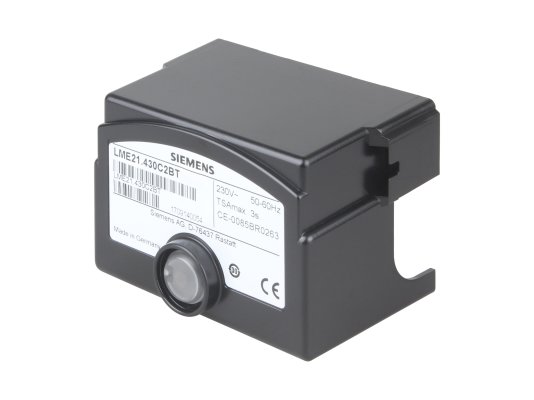

Прибор автоматического управления горелкой имеет конструкцию «встраиваемой корзины», крепится к основанию на защелку. Внутренние элементы, включая микроконтроллер, реле управления, электронный усилитель сигнала пламени, защищены прочным трудновоспламеняющимся корпусом.

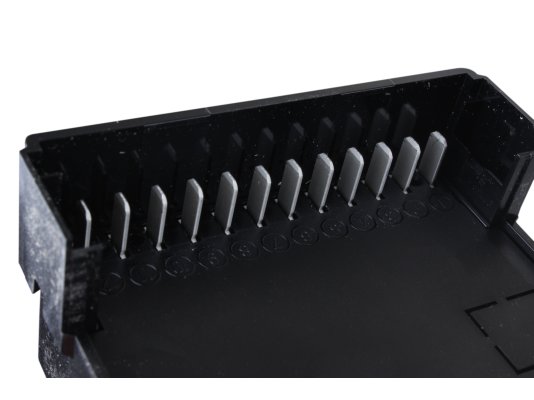

Siemens LME21.430C2BT предусматривает сервопривод. Датчик контроля пламени и цоколь не включены в стандартный набор.

Для блокировки/перезагрузки автоматики используется кнопка со встроенным 3-цветным светодиодом и гнездом для интерфейсного адаптера.

Функционал и возможности

Топочный автомат Siemens имеет встроенную систему защиты от падения напряжения. Граница, при которой происходит автоматическое отключение – 175 Вольт. При восстановлении рабочих параметров напряжения (185 Вольт) происходит автоматический запуск устройства.

Менеджер горения имеет управляемый прерывистый режим работы. Через каждые 24 часа непрерывного функционирования аппарат самостоятельно перезапускается.

При блокировке происходит мгновенное срабатывание – менее чем за 1 секунду останавливается двигатель горелки и прерывается подача топлива.

Автоматика осуществляет самоконтроль давления воздуха путем проверки работоспособности реле давления при пуске и эксплуатации горелки.

Для перехода в режим диагностики отказов необходимо нажатие на кнопку перезапуска. Информационная система связана с внешней средой через 3-цветный индикатор и набор кодов, что даёт возможность легко выявить причины аварийных остановок.

Для получения системной информации можно воспользоваться интерфейсным адаптером и специализированным ПО.

Контроль пламени осуществляется с помощью ультрафиолетового датчика.

Ресурсное время работы аппарата – 10 лет (250000 рабочих циклов).

Главными достоинствами являются:

• точная цифровая обработка сигнала;
• безопасная эксплуатация газовой горелки;
• система защиты от низкого напряжения;
• управляемый прерывистый режим работы;
• информирование о сбоях;
• дистанционный перезапуск;
• значительный ресурс.
