Описание

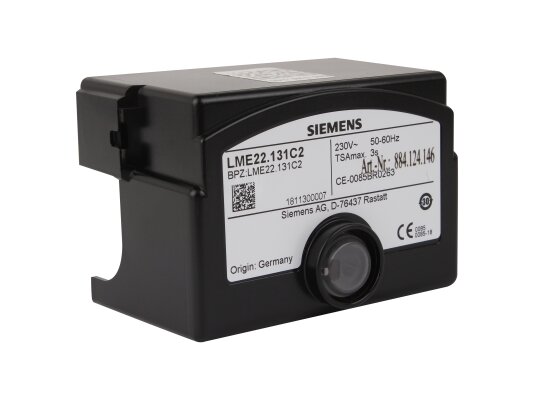

Топочный автомат Siemens LME22.131C2 используется для управления функциями одноступенчатых или двухступенчатых газовых / комбинированных горелок небольшой мощности с повторно-кратковременным циклом. Даёт возможность подключать устройство дистанционного перезапуска и оптический интерфейс OCI400 для упрощения считывания настроек системы, определения текущего состояния, диагностики и управления автоматикой. В центральной части лицевой панели смонтирована разблокировочная кнопка со встроенным трёхцветным индикатором для информирования о состоянии работы и неполадках.

Характеристики и особенности LME22:

• для горелок с системой управления исполнительным механизмом;
• периодическая работа с обязательным перезапуском каждые 24 часа;
• питание от сети 230 В, -10%, +15% от номинального значения;
• отслеживание сетевых параметров для защитного отключения в случае отклонений;
• встроенный микропроцессор для выполнения точной последовательности команд;
• контроль пламени электродом ионизации или датчиком QRA с блоком AGQ3.A27;
• нерегулируемое отключение при отказах по истечении безопасного времени;
• мгновенное срабатывание, закрытие топливных клапанов в случае сбоев, 1 сек.;
• возможность подключения кнопки удаленного сброса;
• защита от воздействия пыли IP40 (реализуется при монтаже);
• контроль давления воздуха при запуске и работе горелки;
• встроенная лампа со световой индикацией для информирования о работе/ сбоях;
• разъем для подключения оптического интерфейса (требуется дооснащение);
• допустимые температуры эксплуатации: -20.+60 °C;
• размещение в любом положении, с учетом просмотра индикатора и доступа к кнопке;
• в комплекте с кабелями для электроподключения;
• рабочий ресурс >= 250000 запусков (10 лет при обычных условиях эксплуатации).

Конструкция и комплектация

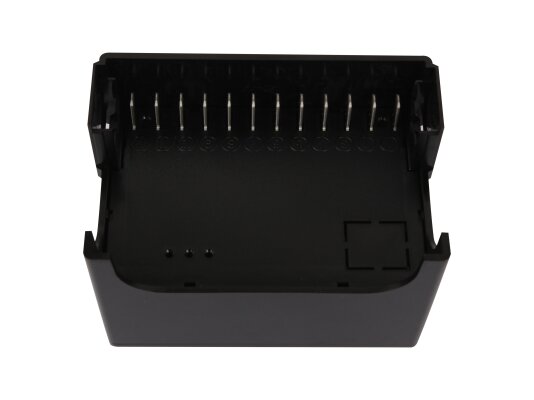

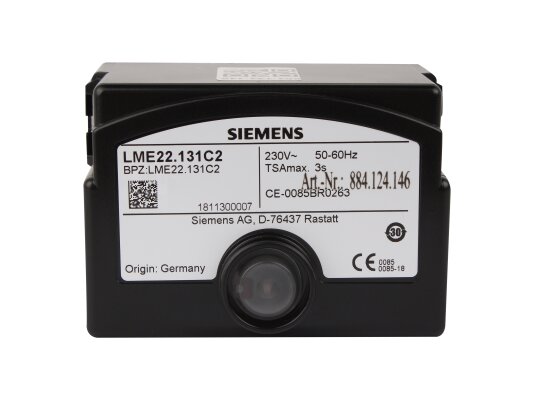

Микропроцессор, усилитель сигнала пламени для контроля ионизации и электрические компоненты защищены компактным, прочным корпусом из огнестойкого пластика, который крепится к цоколю (входит в зацепление с характерным щелчком). На передней панели размещена кнопка сброса блокировки с трехцветной лампой и индикатором состояний. Предусмотрен разъем для подключения адаптера интерфейса OCI400 либо удаленной кнопки сброса блокировки.

Менеджер горения LME произведен по габаритам моделей типа LGB и LMG. Поставляется без датчика контроля пламени и цоколя. Эти комплектующие, монтажные аксессуары, исполнительный механизм, а также средства технического обслуживания (оптический интерфейс OCI400, программное обеспечение ACS410 для персонального компьютера) можно купить с топочным автоматом Siemens LME22 .
