Описание

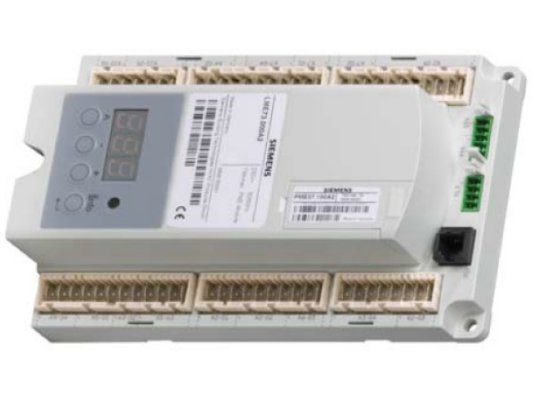

Топочный автомат Siemens LME72.000A2 – управляющий блок для оснащения топочного оборудования. Разработан на базе микропроцессора. Цифровая обработка сигнала способствует высокую точность управления розжигом и всеми стадиями работы наддувной одно-, двухступенчатой газовой горелки с прерывистым циклом. Автоматика работает с датчиками контроля пламени LAE10, LFE 10 или LFE50.
Особенности:
- контроль давления воздуха через проверку функционирования реле давления воздуха;
- проверка имитации пламени перед запуском;
- контроль минимального давления газа;
- защитное отключение, срабатывает при падении напряжения до 165 В (горелка отключается), после восстановления сетевых параметров, 195 В или выше, автомат инициирует запуск;
- возможность электрической дистанционной деблокировки;
- интерфейс BCI для обмена данными и настройки параметров;
- ограничение повторных запусков;
- контролируемый прерывистый режим (не менее одного выключения за 24 часа);
- индикация состояния программы и неполадок с помощью трехцветного сигнального светодиода;
- выход для системы управления исполнительного механизма;
- работа от сети 230 В.
Конструкция и эксплуатационные параметры
Менеджер горения скомпонован в небольшом пластмассовом корпусе, защищающем автоматику от ударов, температурных воздействий, несанкционированного вскрытия. Габариты корпуса остались прежними, как в предыдущих сериях LGB и LMG для удобства замены. Фиксация блока управления к основанию осуществляется по типу «встраиваемой корзины» (со щелчком). Уровень защиты от пыли и влаги – IP 00. В базовую комплектацию входят кабели для подключения компонентов. Внутри корпуса размещен микроконтроллер, электронный усилитель сигнала пламени, реле управления нагрузкой.
Ресурс службы автомата – 250 тыс. циклов запуска (примерно 10 лет). Установка допускается в произвольной позиции. Топочный автомат Siemens LME72.000A2 испытан, сертифицирован по нормам ЕС. Рассчитан на широкий диапазон температур окружающей среды: -40.+60 С°.
