Описание

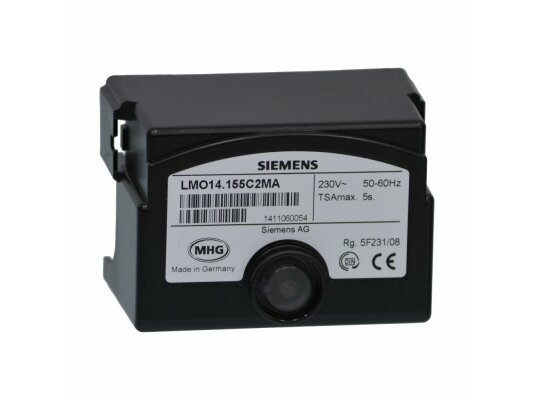

Топочный автомат Siemens LMO14.155C2MA создан на базе микропроцессорной технологии. Способствует цифровую обработку сигналов, что гарантирует точное выполнение последовательности команд. Используется для автоматизации запуска, всех этапов горения и отключения жидкотопливной наддувной горелки, непрерывного контроля пламени. Поддерживает непостоянный режим работы. С помощью многоцветной индикации информирует пользователя о текущем состоянии и неисправностях. По истечении 24-часовой работы инициирует управляемое отключение с последующим перезапуском. Может подключаться к компьютеру (требуется дооснащение).

Основные функции и возможности:

• непрерывный контроль горения пламени фоторезистивным датчиком QRB, QRC;
• контролируемый перезапуск каждые 24 часа работы для диагностики системы;
• контроль пониженного напряжения, безопасное отключение;
• информирование о работе и ошибках через многоцветную индикацию;
• мгновенное закрытие выводов для топливных клапанов, мотора горелки и системы зажигания (в течение 1 сек.) при сбоях;
• ограничение количества повторных запусков (не более 3-х);
• возможность удаленного электрического перезапуска из режима блокировки;
• шунтирующий контакт для подогревателя жидкого топлива;
• контроль времени подогрева топлива нагревательным прибором.

Устройство и особенности

Корпус блока автоматики Siemens LMO произведен из ударопрочного огнестойкого пластика, создает базовую защиту от механических воздействий, пыли и загрязнений. Необходимый уровень электрозащиты (IP 40) реализуется при монтаже в горелку. Съемная конструкция зацепляется с цоколем (не входит в стандартную комплектацию) на специальные защелки. Блок управления работает на базе микроконтроллера.

В состав топочного автомата входит реле управления нагрузкой, электронный усилитель сигнала пламени, кнопка перезапуска с многоцветной индикацией, разъем для адаптера интерфейса OCI400 и компьютерной диагностики работы горелки (дополнительно приобретается ПО PC Windows software ACS400).

Кнопка сброса аварии является ключевым элементом для перезапуска менеджера горения, активации режима визуальной диагностики. Рабочие состояния блока автоматики отображаются посредством цветовых кодов, облегчающими считывание данных о стадиях работы и причинах неполадок. Режим блокировки сопровождается включением и миганием красного светодиода.

Условия эксплуатации

Топочные автоматы Siemens LMO подходят для эксплуатации при температурах окружающего воздуха от -5 до +60 °C и влажности 95%. Запрещено образование конденсата, обледенение и попадание воды на корпус блока управления.

Применение

Менеджер горения применяется в наддувных горелках, работающих на жидком топливе, с расходом до 30 кг/ч, соответствующих нормам EN 267, EN 230.

Достоинства:

• высокая точность управления за счет цифровой обработки сигналов;
• безопасное выключение при сбоях и неполадках;
• управляемый перезапуск после круглосуточной работы;
• контроль низкого напряжения в сети;
• возможность дистанционного электрического перезапуска;
• выход для интерфейсной диагностики;
• ограничение количества повторных запусков;
• контроль времени подогрева топлива;
• цветовая индикация, информирующая о стадиях горения и ошибках.

Топочные автоматы Siemens LMO

В серию Siemens LMO входят топочные автоматы с разными типами электропитания, расходом топлива, интервалами безопасности, комплектацией. Дополнительно можно приобрести датчики контроля пламени, съемное основание, средства диагностики, удлинитель кнопки сброса, контрольный адаптер.
