Описание

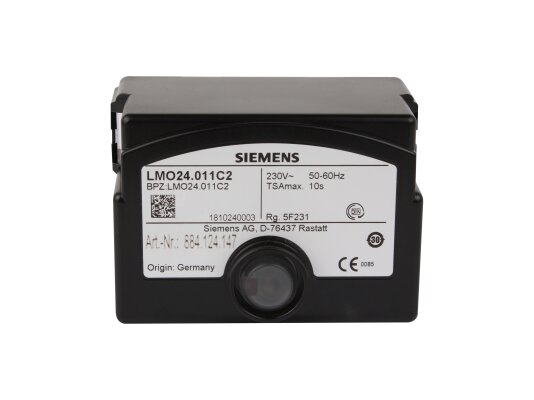

Топочный автомат Siemens LMO24.011C2 предназначен для безопасного запуска, контроля горения и управления всеми функциями жидкотопливной наддувной горелки с прерывистым режимом. Информирует пользователя о текущем состоянии и кодах ошибок через многоцветную индикацию. Может подключаться к компьютеру с помощью специальной программы и адаптера для интерфейсной диагностики.
Основные функции и возможности:
- цифровая обработка сигналов с помощью микропроцессора, точное выполнение последовательности команд;
- непрерывный контроль горения пламени фоторезистивным датчиком QRB, QRC;
- контролируемый перезапуск каждые 24 часа непрерывной работы для проверки ключевых компонентов;
- мгновенное отключение выводов для топливных клапанов, мотора горелки и системы зажигания (в течение 1 сек.) при неполадках;
- ограничение количества повторных запусков (не более 3-х);
- передача информации о работе и сбоях через многоцветную индикацию;
- контроль пониженного напряжения, безопасное отключение;
- возможность дистанционного электрического перезапуска из состояния блокировки;
- шунтирующий контакт для подогревателя жидкого топлива;
- контроль времени подогрева топлива.
Устройство и особенности

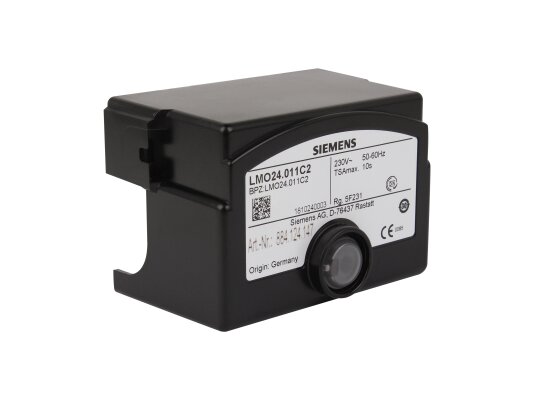

Корпус топочного автомата Siemens LMO произведен из огнестойкого, ударопрочного пластика. Уровень пыле-, влагозащиты IP 40 достигается при установке на место эксплуатации. Съемная конструкция зацепляется с цоколем (не включен в комплектацию) на специальные защелки. Автоматика работает на базе микроконтроллера.
В состав менеджера горения входит реле управления нагрузкой, электронный усилитель сигнала пламени, кнопка сброса с многоцветной индикацией, разъем для подключения адаптера интерфейса OCI400 и компьютерной диагностики системы (дополнительно устанавливается ПО PC Windows software ACS400).
Кнопка сброса аварии является ключевым элементом для перезапуска блока автоматики, включения/ отключения функции диагностики. Различные рабочие состояния топочного автомата отображаются цветовыми кодами, упрощающими распознавание стадий работы и причин неполадок. При активации блокировки включается красный светодиод.
Условия эксплуатации
Топочные автоматы Siemens LMO предназначен для работы в условиях внешних температур от -5 до +60 °C и влажности 95%. Не допускается образование конденсата, обледенение и попадание воды на корпус автоматики.
Достоинства:
- точное управление за счет цифровой обработки сигнала;
- безопасное отключение при обнаружении сбоев;
- контроль недостаточного напряжения в сети;
- управляемый перезапуск после круглосуточной работы;
- возможность дистанционного электрического перезапуска;
- выход для подключения компьютера;
- ограничение количества повторных запусков;
- контроль времени подогрева топлива;
- цветовая индикация для информирования о работе горелки и неполадках.
Применение
Менеджер горения служит для автоматического управления жидкотопливными наддувными горелками с расходом до 30 кг/ч в соответствии с нормами EN 267, моноблочными горелками по EN 230.
Топочные автоматы Siemens LMO
В линейку Siemens LMO входят модификации с разным типом питания, расходом топлива, интервалами безопасности. Опционально можно приобрести съемное основание, датчики пламени, средства диагностики, удлиняющую насадку для кнопки сброса, контрольный адаптер.
