Описание

Топочный автомат Siemens LOA24.171B27 служит для оснащения оборудования фирмы Baltur. Функцией микропроцессорного блока является автоматический безопасный розжиг, контроль и управление жидкотопливными горелками одно- или двухступенчатого принципа действия, с пропускной способностью до 30 кг/ч, с распылением под давлением и прерывистым режимом работы. Устройство протестирована и сертифицирована по нормативам EN 230, отвечает требованиям CE по электромагнитной совместимости.

Ключевые характеристики и условия эксплуатации

• Источник питания: 220 Вольт, 50/60 Гц.
• Потребляемая мощность: около 3 ВА.
• Режим работы: прерывистый.
• Рабочая среда: жидкое топливо.
• Температура окружающего воздуха: -20°C.+60°C.
• Длительность предварительной продувки: 13 секунд.
• Предохранительное время: 10 секунд.
• Время перед поджигом: 13 секунд.
• Расход дизтоплива: до 30 кг/ч.

Исполнение и комплектация

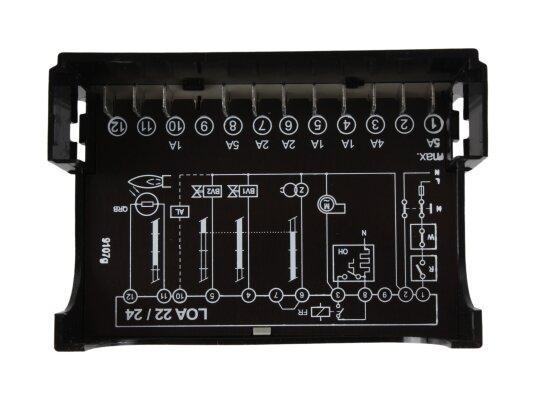

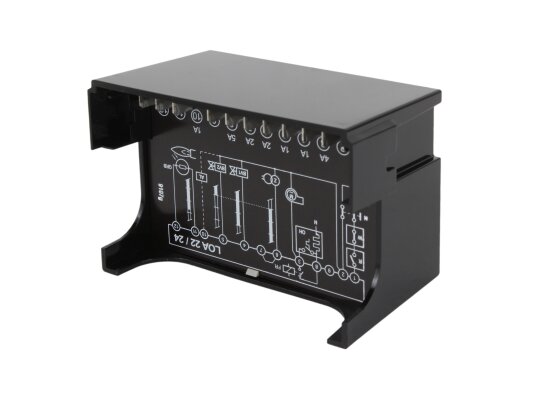

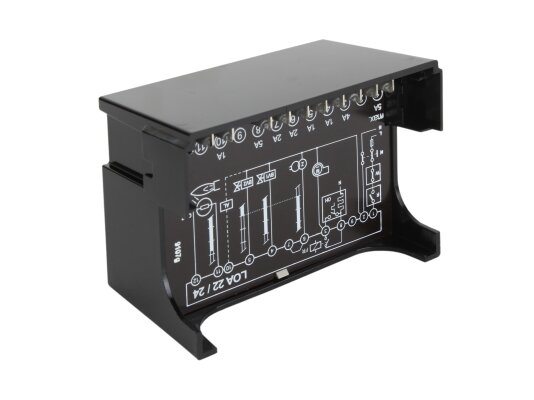

Съемная конструкция имеет штекерное исполнение. Корпус автоматического модуля произведен из ударо-, термостойкой пластмассы. Электрическая защита соответствует стандарту IP40.

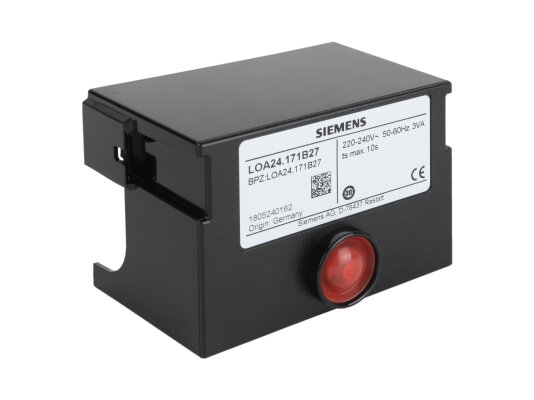

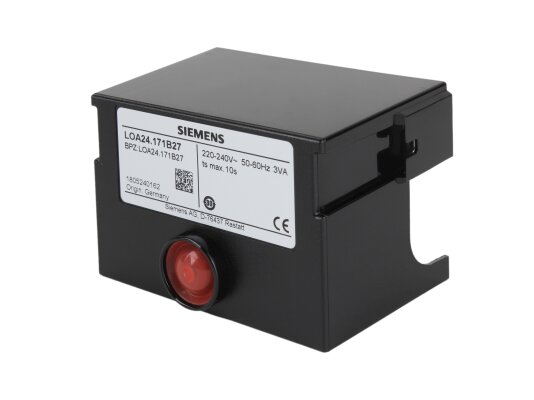

На корпусе аппарата находится кнопка СТОПа/перезапуска с сигнальной лампой отказов. Внутри размещен электронный усилитель сигнала пламени с датчиком, электротермический программный переключатель.

Базовая комплектация не включает цоколь.

Особенности и функционал

При эксплуатации топочного автомата контроль горения пламени происходит совместно с фоторезистивным датчиком QRB1 и датчиком синего пламени QRC1.

Siemens имеет шунтирующий контакт для деблокирующего контакта подогревателя жидкого топлива.

При срабатывании блокировки аппарат мгновенно обесточивает управляющие выходы и перекрывает подачу топлива. Переключающая система срабатывает в течение одной секунды.

Прибор имеет дополнительную схему, реагирующую на пониженное напряжение. В случае падения рабочего напряжения до отметки 165 В, происходит блокировка автоматики или остановка горелки.

Важно! Необходимо обеспечить регулярное отключение автоматики для выполнения функций самоконтроля (одно выключение в сутки).

Достоинства:

• безопасный розжиг и работа горелки;
• обнаружение низкого напряжения;
• индикация неполадок;
• огнестойкий корпус;
• экономичное энергопотребление;
• мгновенное срабатывание при сбоях;
• приемлемая цена.

Топочный автомат Siemens LOA24.
