Описание

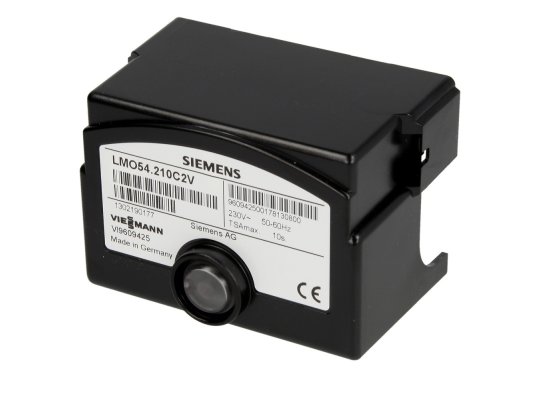

Топочный автомат Viessmann LMO54.210C2V – важная часть отопительной установки, потребляющей легковоспламеняющиеся виды топлива. Аппарат обеспечивает безопасный розжиг, контроль пламени и управляет работой жидкотопливной горелки одноступенчатого или двухступенчатого принципа действия с прерывистым режимом работы, с подогревом топлива или без него. Электронный прибор выполнен в соответствии с европейскими стандартами качества. Поставляется без цоколя.
Рабочие параметры
- Требования к электропитанию: 220 В, 50/60 Гц.
- Потребляемая мощность: около 12 ВА.
- Рабочая среда: жидкое топливо.
- Режим работы: прерывистый.
- Температура эксплуатации: -20°C.+60°C.
- Предохранительное время: 10 секунд.
- Производительность котла – 30 кг/час.
Устройство и комплектация
Менеджер горения снабжён прочным термостойким корпусом из пластмассы. Защита по стандарту IP40 обеспечивается при монтаже. В состав автоматики входит электронный усилитель сигнала пламени, реле, микроконтроллер, который способствует точное управление программой. На корпусе находится крупная кнопка блокировки и разблокировки аппарата, внутри которой встроен многоцветный светодиод. Индикатор повышает информативность сообщений о состоянии работы автоматики. Красная лампа сигнализирует о неполадках. На кнопке предусмотрено гнездо для подключения интерфейсного адаптера или удлинителя.
Контроль пламени
Siemens контролирует горение пламени совместно с фоторезистивным датчиком QRB (желтое пламя) или датчиком голубого пламени QRC (окислительное пламя).
Функционал и особенности:
- мгновенное срабатывание при активации блокировки – быстродействующий переключатель прерывает работу горелки в течение 1 секунды;
- защитное отключение при низком напряжении в сети – автомат самостоятельно выключается при напряжении 165 Вольт и в дальнейшем запускается после восстановления рабочих параметров;
- наличие шунтирующего контакта для подогревателя топлива;
- функция контроля времени для подогревателя;
- цифровая обработка сигналов и точное последовательное выполнение команд;
- автоматическая управляемая перезагрузка прибора по истечении 24-часовой работы;
- ограничение включений в пределах одного управляемого запуска (не более 3);
- информативная многоцветная система индикации;
- два режима диагностики: визуальная (с помощью световых сообщений) и интерфейсная (с помощью интерфейсного адаптера OCI400 и компьютерной программы ACS400).
