Описание

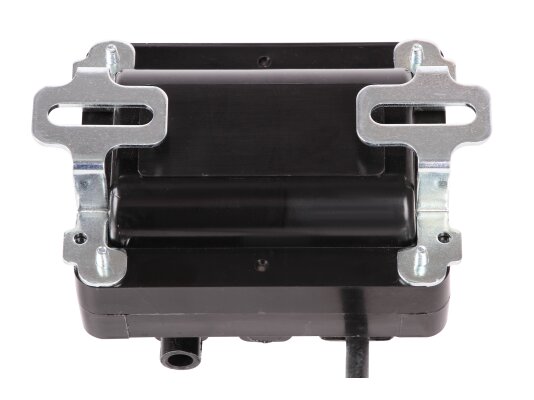

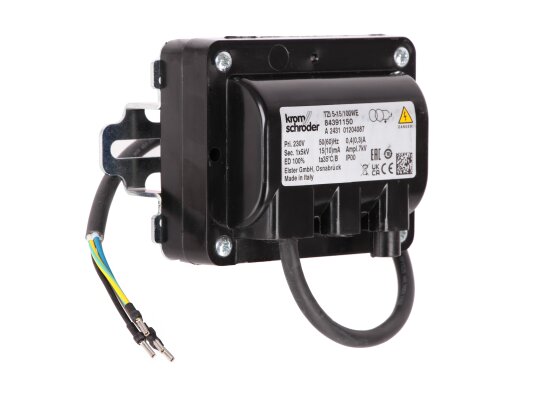

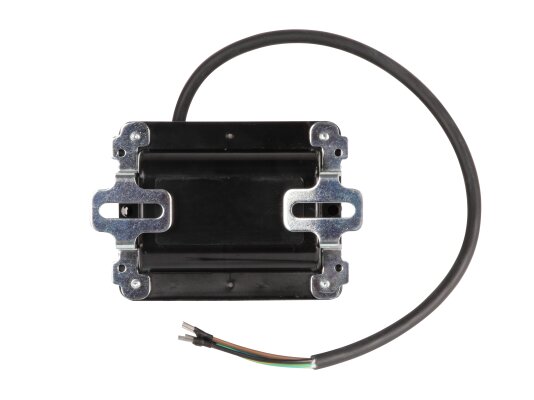

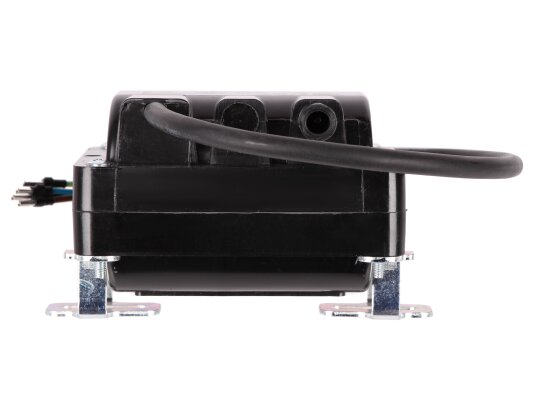

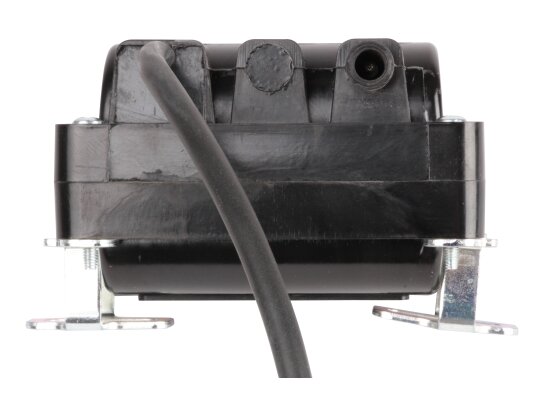

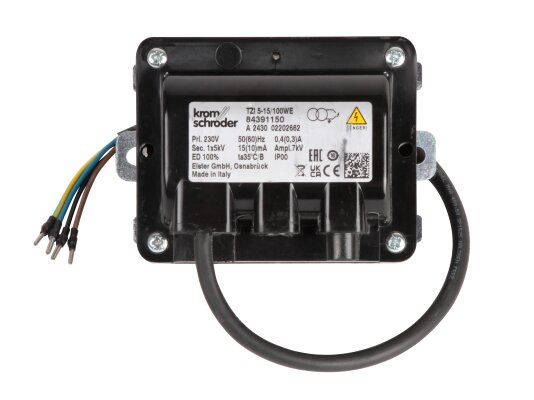

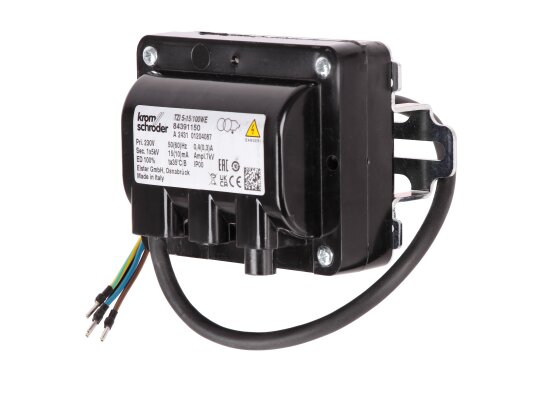

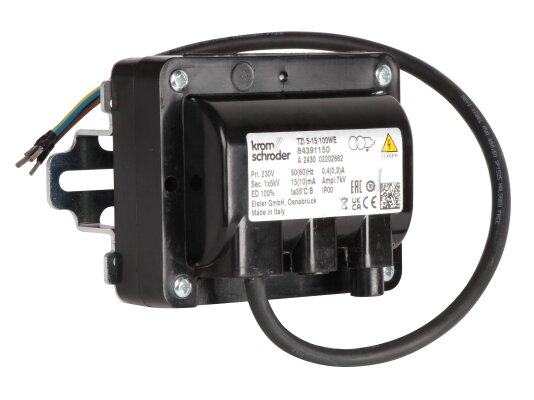

Трансформатор розжига Kromschroder TZI 5-15/100WE, арт: 84391150 обеспечивает генерацию высоковольтного напряжения и искровой розжиг газовых и жидкотопливных горелок. Может использоваться в одно- и двухэлектродных системам зажигания и контроля пламени.
Основные характеристики:
- напряжение на входе: 230 В, на выходе: 5 кВ;
- без электрозащиты корпуса, класс IP 00;
- продолжительность рабочего цикла: 100%;
- допустимые рабочие температуры: -20.+60°С;
- установка в диспетчерский пункт управления;
- сетевой кабель длиной 410 мм.
Работа в системах с двухэлектродной схемой
Используется отдельно электрод для розжига и электрод для контроля тока ионизации. От топочного автомата IFD 258 на трансформатор поступает рабочее напряжение, что приводит к выработке высоковольтного напряжения и созданию электрической искры поджига между электродом и заземленным корпусом горелки. Контроль пламени осуществляется с помощью датчика (электрода) ионизации.
Работа в одноэлектродных системах
В этом случае используется один электрод для поджига и ионизации. После розжига горелки ток ионизации проходит по тому же электроду, который участвовал в воспламенении топлива. Такой вариант допускается только при использовании соответствующего автомата горения. Топочный автомат переключает режимы розжига и контроля пламени.
Особенности монтажа
Трансформатор розжига может устанавливаться горизонтально или вниз кабельными вводами. Оптимальная длина кабеля розжига составляет 1 м. Важно учесть, что увеличение длины кабеля зажигания снижает запальную мощность, поэтому не рекомендуется использовать длинные кабели (максимальная длина 5 м).
Купить трансформатор розжига Kromschroder TZI можно с опциональными принадлежностями: кабелем высокого напряжения, помехозащищенными штекерами для электродов.
