Описание

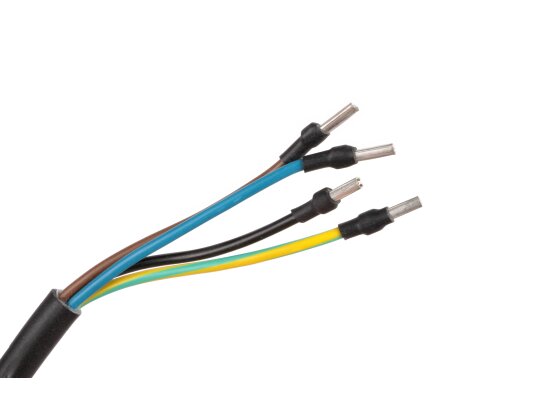

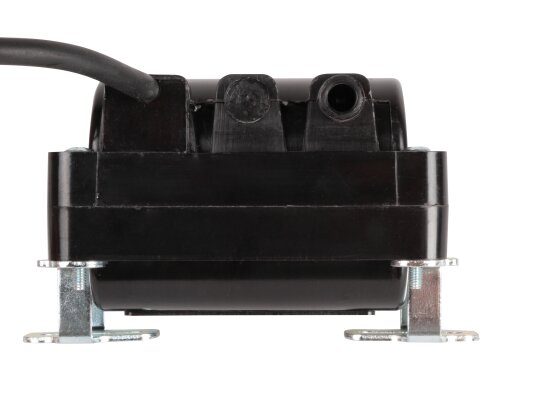

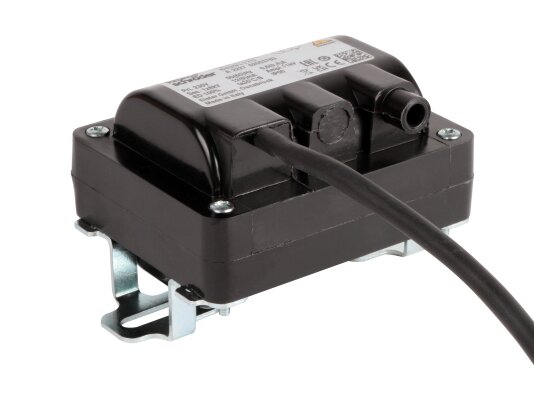

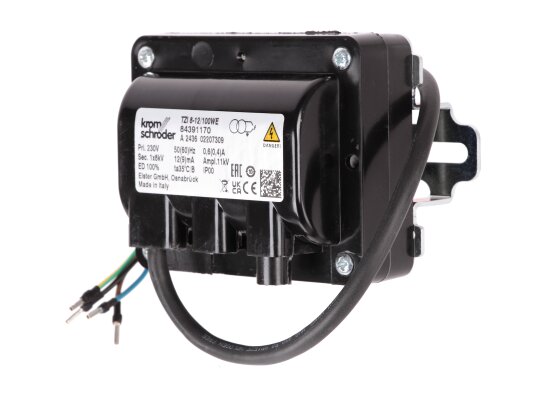

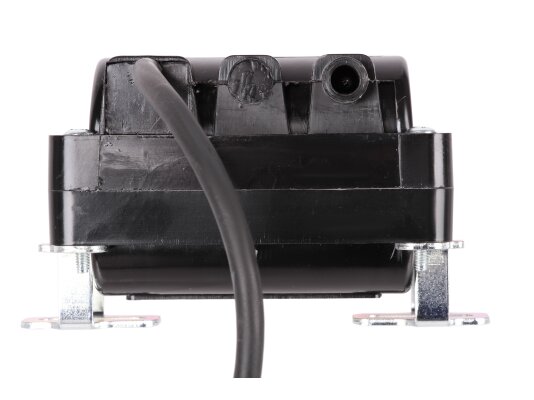

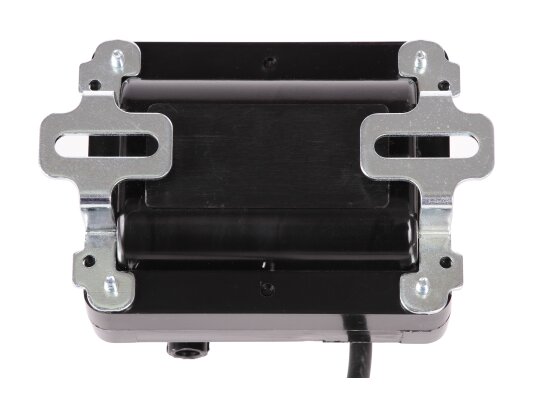

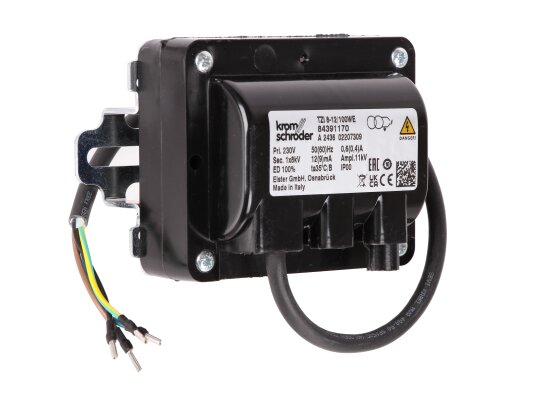

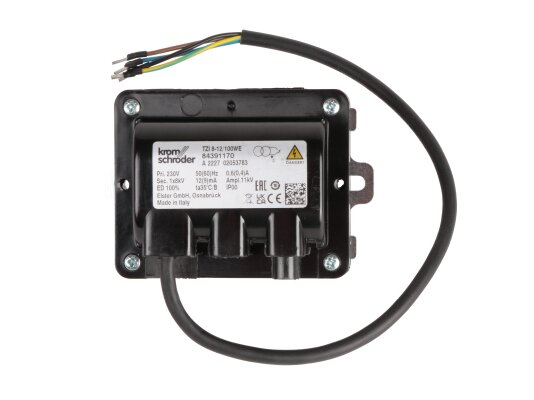

Трансформатор розжига Kromschroder TZI 8-12/100WE, арт: 84391170 используется для искрового розжига газовых и жидкотопливных горелок. Подходит для одно- и двухэлектродных систем розжига и контроля пламени. Разработан для монтажа в диспетчерский пункт управления. Модель поставляется без защитного корпуса, с сетевым кабелем 410 мм.

Основные характеристики:

• входное напряжение: 230 В, выходное напряжение: 8 кВ;
• пылевлагозащита класса IP 00;
• продолжительность рабочего цикла: 100%;
• допустимая температура окружающего воздуха: -20.+60°С.

Электрический розжиг с использованием электрода поджига

От топочного автомата IFD 258, управляющего работой горелки, на трансформатор подается рабочее напряжение, что приводит к генерации высоковольтного тока и созданию электрической поджигающей искры между электродом и заземленным корпусом горелки. Контроль пламени в этом случае осуществляется с помощью датчика (электрода) ионизации.

Розжиг при использовании одного электрода

Применяется один электрод, выполняющий функции поджига и ионизации. После успешного запуска горелки ток ионизации проходит по тому же электроду, который участвовал в розжиге.

Такая схема работы допустима при использовании соответствующего автомата горения. Топочный автомат переключает режимы розжига и контроля пламени.

Особенности монтажа

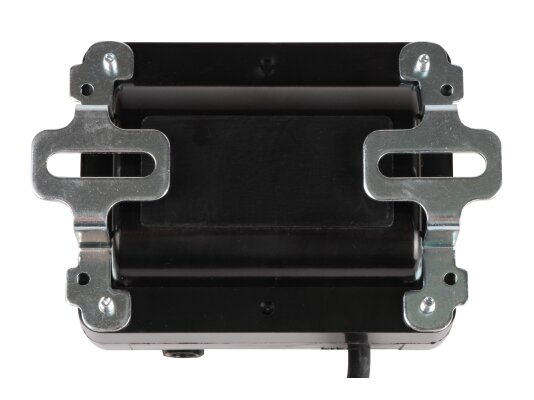

Трансформатор розжига подходит для горизонтального размещения. Может также устанавливаться вниз кабельными вводами. Оптимальная длина кабеля розжига составляет 1 м. При увеличении длины кабеля зажигания снижается запальная мощность, поэтому не рекомендуется использовать длинные кабели (максимум 5 м).

Купить трансформатор розжига Kromschroder TZI можно с дополнительными принадлежностями: высоковольтным кабелем, помехозащищенными штекерами для электродов.
