Описание

Уравнительный диск в комплекте Elco O75 / 22 мм, арт: 13007700 служит для сборки и ремонта системы сжигания жидкотопливной горелки. Равномерно распределяет поток, улучшает смешиваемость с воздухом, задает вихревые характеристики пламени.

Особенности модели

Уравнительный диск представляет собой конусообразную насадку с 6 лопастями. Поток разбивается на части, проходя через прорези, и формируется за счет направляющих (левое вращение). Конструкцией предусмотрено отверстие O18,6 мм для стержня форсунки.

При изготовлении детали использован надёжный нержавеющий сплав, устойчивый к высокотемпературному воздействию, составу топлива, коррозии.

Основные параметры модели: диаметр снаружи – 75 мм, диаметр центрального отверстия – 22 мм, отверстие для крепления стержня форсунки – 18,6 мм.

Для надёжной фиксации предусмотрено отверстие O3,63 мм.

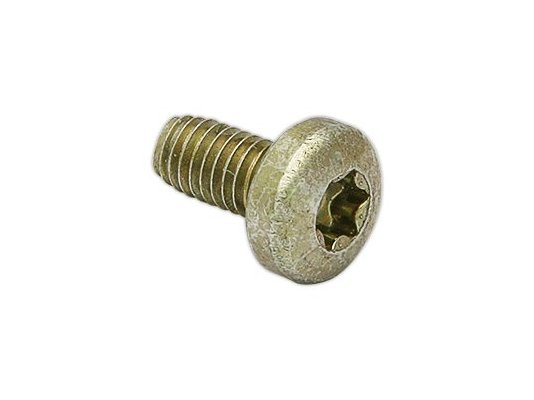

В комплектацию входит пружинный фиксатор O4,2 мм и винт M4х 8.

Место применения

Уравнительный диск служит для оснащения дизельных горелок Elco E01W.6 L.
