Описание

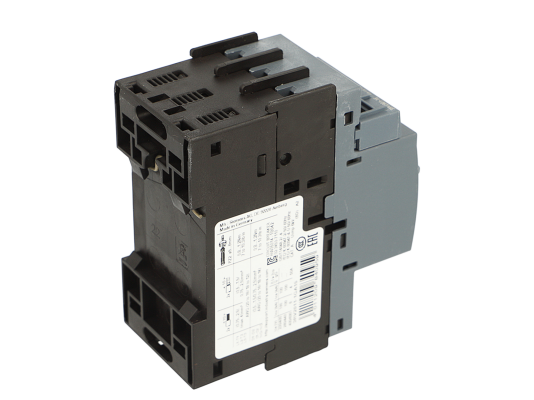

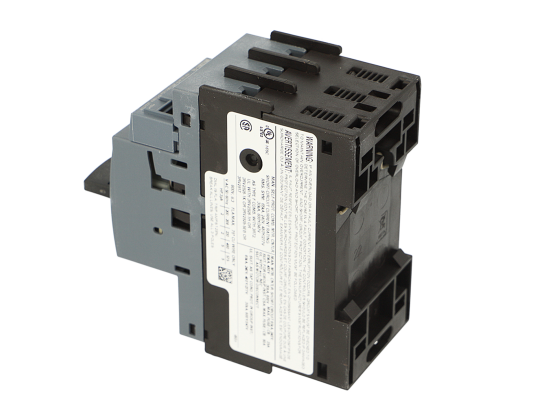

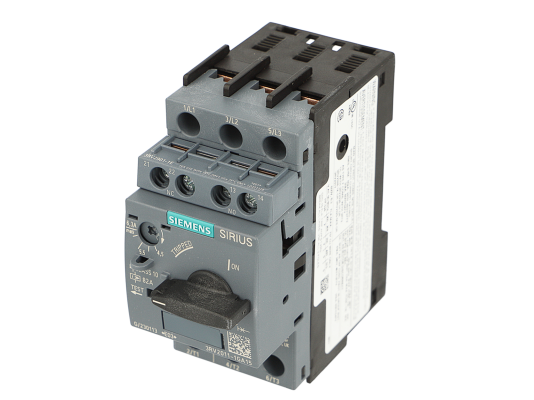

Автоматический выключатель Siemens, арт: 3RV2011-1GA15 защищает промышленное оборудование от нештатных ситуаций, обеспечивая своевременное отключение. Относится к 10-му классу срабатывания (с фронтальным блок-контактом 1 HO+1 H3). Данное устройство оснащено максимальным токовым расцепителем с обратнозависимой характеристикой времени срабатывания в диапазоне 4,5–6,3 A. N-расцепитель имеет номинал 82 А. Устройство обеспечивает стандартную коммутационную способность.
Особенности
Выключатель соответствует типоразмеру S00. Собран в ударопрочном корпусе 9,69х 4,5х 9,7 см из негорючего пластика. Корпус произведен по стандарту электрозащиты IP20. Исключает случайный контакт с токоведущими частями. Устройство бесперебойно работает в условиях температур -20.+60 °C.
Основные технические параметры
- Применение для двигателей мощностью до 2200 Вт (400 В).
- Количество полюсов для основной цепи: 3.
- Напряжение: расчетное значение – 20–690 В.
- Рабочий ток: расчетное значение – 6,3 А.
- Основное назначение: защита электродвигателей.
- Номинальный рабочий ток (FLA) для 3-фазного двигателя: 5 А при 480 В и 5 А при 600 В.
- Встроенные функции защиты: от короткого замыкания и потери фазы.
- Тип расцепителя при коротком замыкании: магнитный.
- Исполнение расцепителя при перегрузке: тепловой.
- Способ подключения: винтовые клеммы.
- Возможность использования для функций безопасности (противоаварийная защита).
Установка
Выключатель может монтироваться в любом положении. Для крепления используются винты или защелки при установке на стандартную DIN-рейку шириной 35 мм (согласно DIN EN 60715).
