Описание

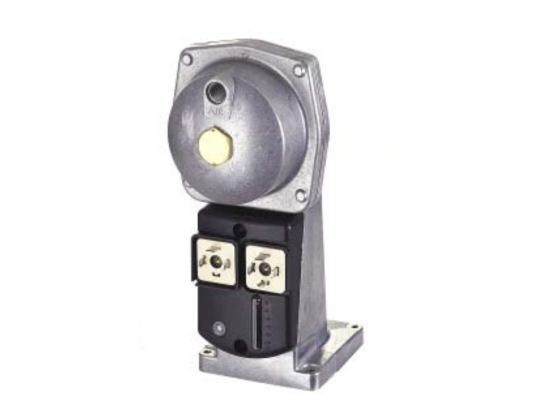

Привод для газовых клапанов Elco SKP25.001E2, арт: 13021895 в сочетании с газовым клапаном выполняет функции отсечного предохранительного устройства и регулятора давления газа с учетом уставки. Используется в наддувных горелках с механическим или электронным регулированием смешения компонентов газовоздушной смеси, с регулировкой постоянного давления (с AGA30.7 и SAS).

Параметры и особенности:

• питание от сети 220 В, допустимое отклонение -15, +10%;
• модель с регулятором давления, настроенным до 2,2 к Па;
• для систем, потребляющих газ семейства I.III, воздух;
• работа с газовыми клапанами VGG/ VGF/ VGH/ VGD2/ VGD4/ VRF/ VRH (по запросу)/ VLF;
• медленное открытие, быстрое закрытие отсечного клапана;
• защита от пыли/влаги класса IP 54 (доступно усиление до IP 65);
• 1- ступенчатое открытие и закрытие;
• концевой выключатель, настроенный на заводе;
• экономичный расход электроэнергии;
• монтаж с вертикальным расположением диафрагм;
• допустимые температуры эксплуатации: -10.+60 °C;
• возможность дооснащения нагревательным элементом для ускорения открытия клапана при низких температурах внешней среды (-10.+20 °C);
• легкий монтаж и электроподключение.

Установка и настройка

Монтаж и замену привода можно проводить, когда система находится под давлением. Для ручной настройки уставки используется регулировочный винт, воздействующий на установочную пружину. Для изменения диапазонов давления требуется заказать пружину с другими параметрами (опционально). Подробные требования по монтажу отражены в инструкции производителя.

Применение

Привод Elco SKP25 применяется:

• в атмосферных и аналогичных газовых горелках;
• отдельных горелочных устройствах или группах горелок промышленных печей.
