Описание

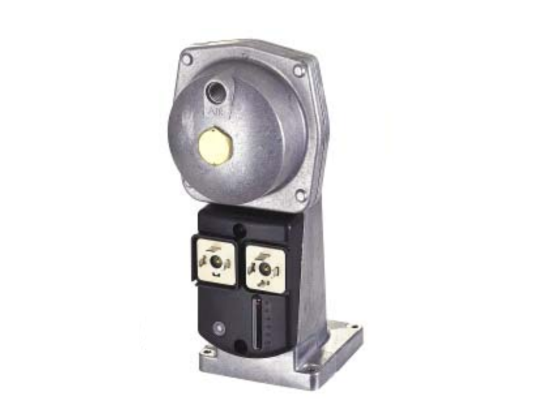

Привод для газовых клапанов Siemens SKP25.001F2 с контролем давления, быстрым закрытием, медленным открытием предохранительного клапана отсечки применяется в системах регулирования подачи газа на горелку в соответствии с EN 161. Отличается низкой потребляемой мощностью, высоким уровнем пылевлагозащиты.
Особенности и важные параметры:
- применение в системах, использующих газ семейства I.III, воздух;
- одноступенчатое открытие и закрытие;
- встроенный регулятор давления (максимально 22 мбар);
- параметры питания: 220 В, допустимое отклонение -15, +10%;
- совместимость с клапанами тип: VGG/ VGF/ VGH/ VGD2/ VGD4/ VRF/ VRH (по запросу)/ VLF;
- время перемещения клапана в закрытое положение при потере питания или отключении двигателя 1 сек;
- замедленное открытие клапана для плавной подачи газа;
- непроницаемость корпуса, защита от пыли, брызг и капель воды класса IP54;
- концевой выключатель, настроенный на заводе, индикация хода;
- незначительное энергопотребление;
- монтаж в систему только с вертикально размещенной диафрагмой;
- рабочие температуры (внешняя среда): -10.+60 °C;
- возможность установки прибора подогрева для ускорения открытия при низких температурах внешней среды;
- легкий монтаж и электроподключение.
Установка и настройка
Интеграция и замена привода Siemens SKP25 допустима когда система находится под давлением. Для настройки уставки предусмотрен регулировочный винт, воздействующий на пружину. Доступна замена рабочей пружины для расширения диапазона давления (опционально). При монтаже необходимо обеспечить герметичность импульсных трубок, исключить падение исполнительного механизма или удары, убедиться в надлежащем состоянии электрических соединений после выполнения операций установки или техобслуживания.
Применение
Привод газового клапана Siemens SKP25 используется в составе систем управления подачей газа при эксплуатации промышленных котлов, печей и теплогенераторов. Рабочей средой является природный, нефтяной газ, биогаз (по требованию). Исполнительный механизм в комбинации с газовым клапаном выполняет функцию предохранительной отсечки и регулирования давления в соответствии с EN 161.
Привод Siemens SKP25 служит для оснащения:
- атмосферных и аналогичных газовых горелок;
- отдельных горелочных устройств или групп горелок промышленных печей.
Дооснащение
Уровень пылевлагозащиты корпуса Siemens SKP25 можно усилить до IP65, используя набор герметизирующих прокладок AGA66 (опция).
При замедленной скорости открытия газового клапана, вызванной низкими температурами окружающей среды, возможно дооснащение съемным подогревателем AGA63.5A27 (опция).
