Описание

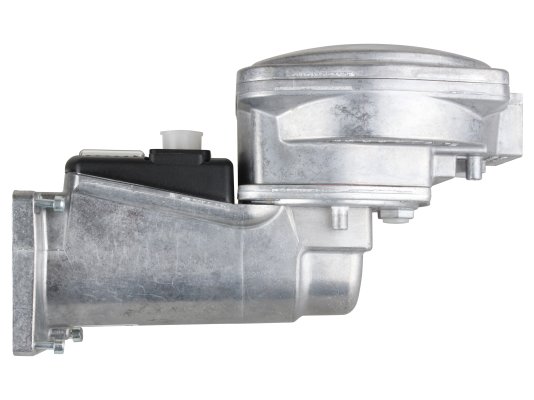

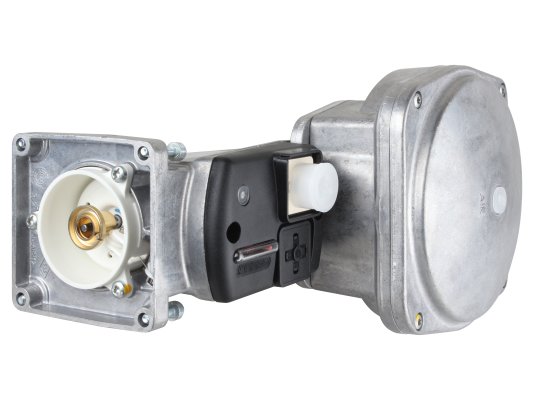

Привод для газовых клапанов Siemens SKP75.001E1 служит для перемещения отсечного предохранительного клапана и регулирования давления газа. Быстро закрывает и медленно открывает газовый клапан для безопасной эксплуатации и плавного розжига горелки, соблюдения стандартов EN 161. Корпус комбинированного устройства устойчив к ударам, коррозии, проникновению пыли и влаги.

Основные параметры и особенности:

• работа от сети 110 В, допустимое отклонение -15, +10%;
• 1-ступенчатое открытие и закрытие;
• среда – газ семейства I.III (природный, нефтяной, биогаз – по запросу), воздух;
• концевой выключатель для контроля положения клапана, заводская настройка;

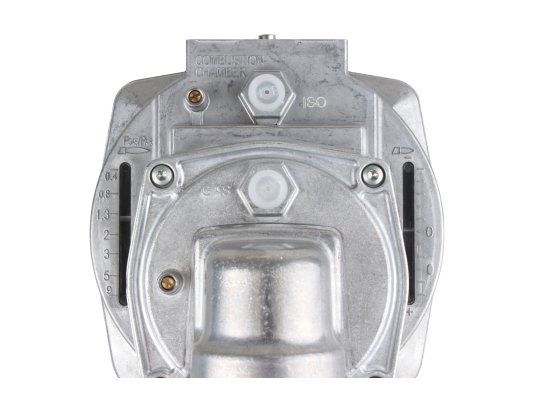

• регулятор соотношения давлений газ/воздух, диапазон 0,4-9 (настройка – 1,3);
• постепенное открытие (скорость около 2 мм/с), быстрое закрытие клапана ( 1 с);
• допустимое давление в камере сгорания – 30 мбар;
• конструкция из материалов, стойких к коррозии и составу углеводородов;
• специальное отверстие для вентиляции на регуляторе давления газа;
• низкое энергопотребление, экономичная работа;
• конструкция с защитой от пыли/влаги класса IP54 (опционально – IP65);
• положение в системе – только с вертикально ориентированной диафрагмой;
• рабочие температуры: -10.+60 °C;
• установка подогревателя (опция) при замедлении открытия клапана вследствие низких температур воздуха (-10.20 °C);
• возможность установки и снятия при нахождении системы под давлением;
• электроподключение в соответствии с нормативом EN 175301-803-А.

Совместимость с клапанами

Siemens SKP75 работает в комбинации с клапанами типа VGG/ VGF/ VGH/ VGD2/ VGD4/ VRF/ VRH (по запросу)/ VLF.

Важно!

При использовании привода для работы с газами, отличными от класса I.III, производитель не даёт гарантий относительно износостойкости и срока службы.

Функционал SKP75

Привод SKP75 выполняет функции:

• открытия и закрытия предохранительно-отсечного клапана;
• регулятора соотношения давлений.

Регулирование давления газа осуществляется с учетом величины давления воздуха для горения. SKP75 поддерживает соотношение газ/воздух на заданном значении, в соответствии с настройками. Областью применения являются модулирующие горелки с наддувом.

Возможность доукомплектации привода SKP75

• съемным прибором подогрева AGA63.5A27 для низкотемпературных условий эксплуатации;
• комплектом уплотнительных прокладок AGA66 для усиления электрозащиты до IP65;
• успокоительным дросселем;
• редукционным тройником.
