Описание

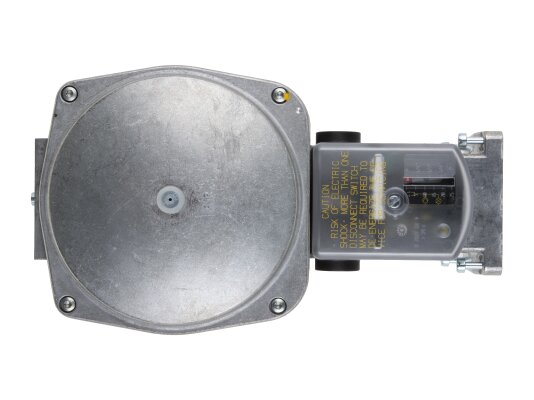

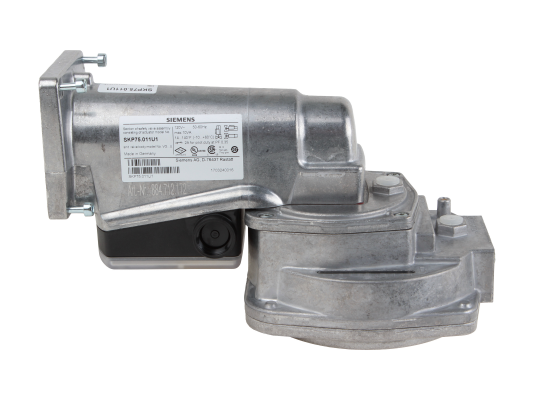

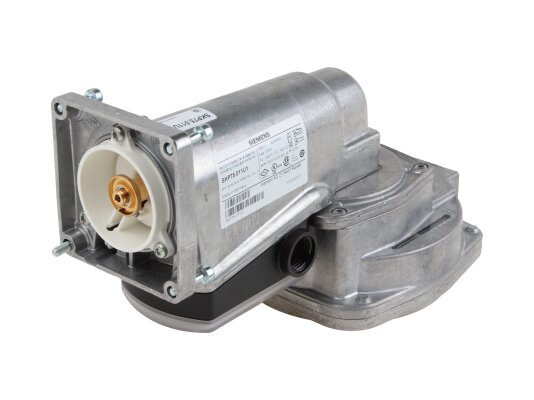

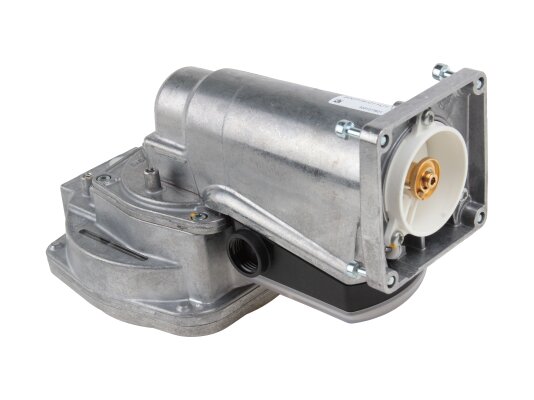

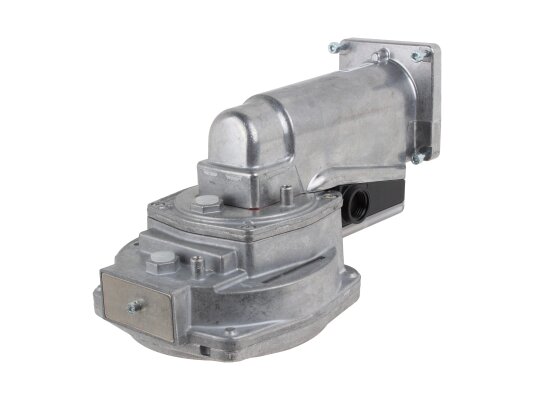

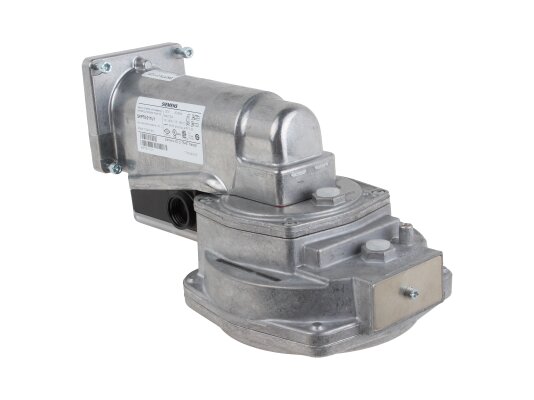

Привод для газовых клапанов Siemens SKP75.011U1 используется в системах сжигания природного и нефтяного газа. Служит для закрытия и открытия отсечного клапана и регулирования давления газа. Применяется в наддувных модуляционных горелках в промышленных и технологических топочных установках.

Основные параметры и особенности:

• работа от сети 120 В, допустимое отклонение -15, +10%;
• одноступенчатое открытие и закрытие;
• для устройств, сжигающих газ семейства I.III;
• концевой выключатель для отслеживания хода клапана, настроен на заводе;
• регулятор соотношения давления газа, воздуха, регулируемый 0,4-9 (настройка – 1,3);
• медленное открытие (скорость около 2 мм/с), быстрое закрытие клапана ( 1 с);
• незначительное потребление электроэнергии;
• допустимое давление в камере сгорания – 30 мбар;
• надежность, коррозиестойкость, отверстие для вентиляции на регуляторе;
• защита электрических компонентов от воздействия пыли и брызг класса IP54;
• возможность усиления пылевлагозащиты до IP65 (опционально);
• установка всегда с вертикально ориентированной диафрагмой;
• диапазон операционных температур: -10.+60 °C;
• возможность монтажа или замены при нахождении системы под давлением;
• электроподключение по EN 175301-803-А.

При замедлении открытия клапана вследствие низкой температуры окружающего воздуха (10.20 °C) доступна установка электрического подогревателя.

Совместимость с газовыми клапанами

Siemens SKP75 сочетается с любым клапаном типа VGG/ VGF/ VGH/ VGD2/ VGD4/ VRF/ VRH (по запросу)/ VLF.

Важно!

При эксплуатации привода в системах, работающих на газах, отличных от класса I.III, производитель не даёт гарантий относительно коррозие-, износостойкости и срока службы.

Функционал и применение привода SKP75

Привод служит для:

• открытия и закрытия предохранительно-отсечного клапана;
• регулирования давления исходя из заданного соотношения давлений газ/воздух.

SKP75 поддерживает на установленном уровне соотношение компонентов горючей смеси (газ/воздух) в соответствии с настройкой. Используется в модулирующих промышленных горелках с наддувом.

Доп. оснащение привода SKP75

• съемным нагревательным устройством AGA63.5A27 для работы в условиях низких температур;
• комплектом герметизирующих прокладок AGA66 для повышения уровня защиты до IP65;
• успокоительным дросселем;
• редукционным тройником.
