Описание

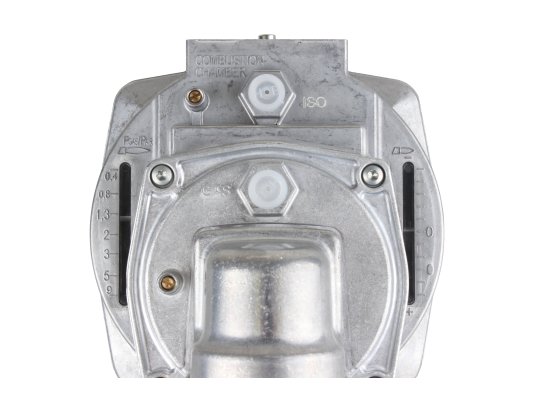

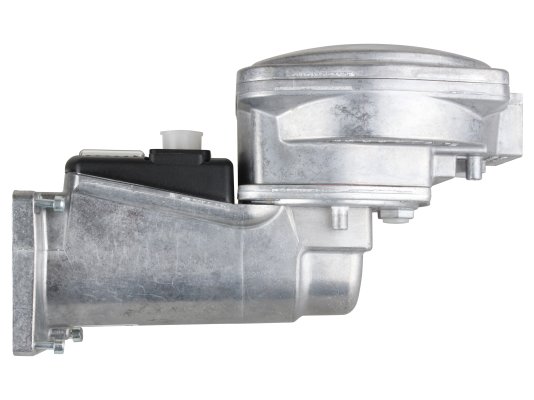

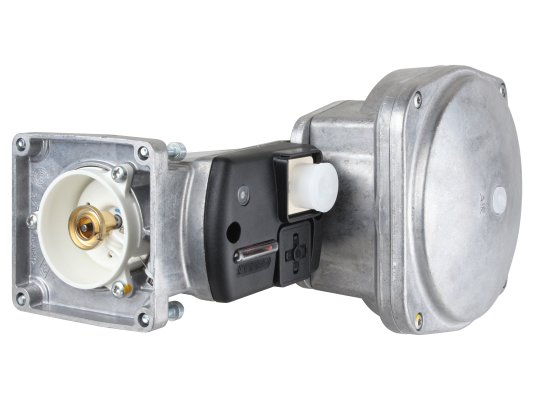

Привод для газовых клапанов Siemens SKP75.012U1 используется в газопотребляющем оборудовании в качестве предохранительно-запорного устройства (совместно с отсечным клапаном) и регулятора соотношения давлений газ/воздух. Быстро закрывает, постепенно открывает клапан для безопасной и надежной работы горелки и плавного воспламенения горючей смеси.

Особенности и важные характеристики:

• медленно открывающий (скорость около 2 мм/с), быстро закрывающий ( 1 с);
• встроенный регулятор соотношения давлений газ/воздух;
• диапазон настройки регулятора: 0,4-9 (по умолчанию – 1,3);
• питание от сети: 220 В, -15, +10%;
• одноступенчатое открытие-закрытие;
• допустимое давление в топке – 30 мбар;
• защита компонентов от пыли, брызг, капель воды класса IP54;
• возможность усиления электрозащиты до IP65 при дооснащении;
• низкое энергопотребление, экономичность;
• установка в систему с вертикально расположенной диафрагмой;
• диапазон рабочих температур: -10.+60 °C;
• электроподключение по EN 175301-803-А.

При низких температурах (-10.20 °C) воздуха возможно замедление скорости открытия клапана, что можно устранить установкой подогревателя (опция).

Совместимость с клапанами

Модульная концепция позволяет комбинировать привод с любым из клапанов VGG/ VGF/ VGH/ VGD2/ VGD4/ VRF/ VRH (по запросу)/ VLF.

Рабочая среда

Siemens SKP75 предназначен для работы с газами семейства I.III (природный, нефтяной, биогаз – по запросу), воздух. При использовании привода для другой газообразной среды производитель не даёт гарантий относительно срока службы и износостойкости узлов.

Назначение SKP75

Комбинация из привода и газового клапана обеспечивает функции:

• предохранительно-отсечную согласно требований EN 161;
• регулирующую (привод выступает как регулятор соотношения давлений газ/воздух).

SKP75 регулирует давление газа с учетом давления воздуха для горения, поддерживая постоянным соотношение газ/воздух при изменяющихся нагрузках. Место установки – промышленные котлы, печи, теплогенераторы с модулирующими наддувными горелками.

Доступные опции

• съемным подогревателем AGA63.5A27;
• комплектом прокладок AGA66 для усиления уровня пыле-, влагозащиты до IP65;
• успокоительным дросселем;
• редукционным тройником.
