Описание

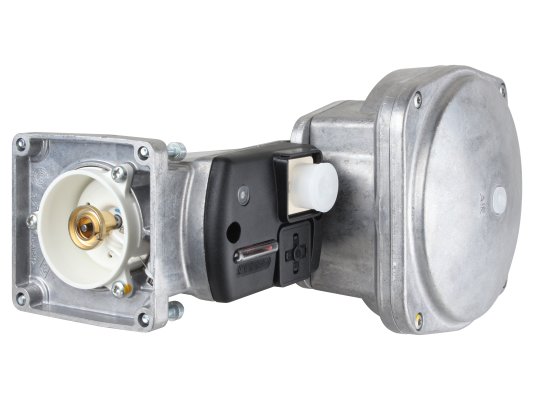

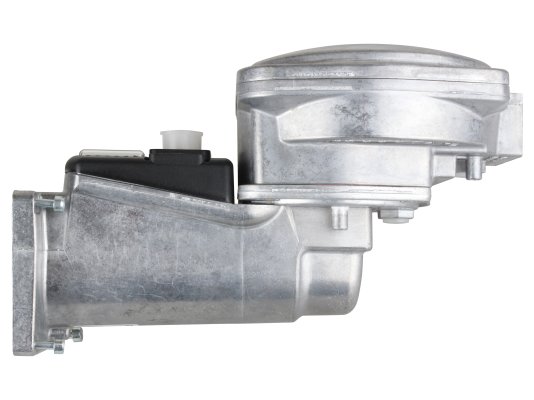

Привод для газовых клапанов Siemens SKP75.501E2 применяется в системах сжигания природного и нефтяного газа, вентиляционных установках. Служит для закрытия и открытия отсечного предохранительного клапана и регулирования давления газа.
Основные параметры и особенности:
- работа от сети 220 В, допустимое отклонение от номинального значения -15, +10%;
- одноступенчатое открытие-закрытие;
- встроенный регулятор соотношения давлений газ/воздух;
- увеличенное параллельное смещение;

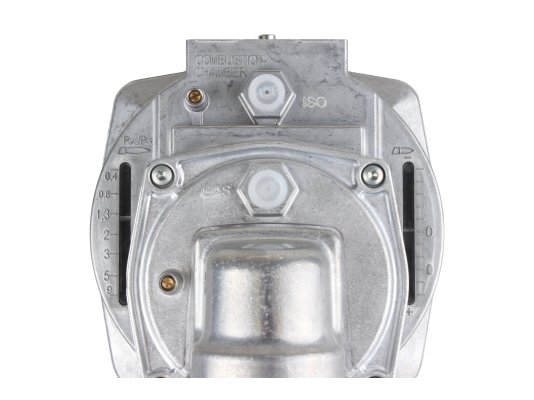

- рабочий диапазон 0,4-9 (заводская уставка – 1,3);
- среда – газ семейства I.III (природный, нефтяной, биогаз – по запросу), воздух;
- медленное открытие (скорость около 2 мм/с), быстрое закрытие ( 1 с);
- концевой выключатель для контроля закрытого положения;
- защита электрических компонентов от пыли/брызг класса IP54;
- возможность усиления пылевлагозащиты до IP65, опция;
- низкое энергопотребление;
- монтажная ориентация – всегда с вертикальной диафрагмой;
- температурный диапазон: -10.+60 °C;
- электрическое подключение согласно EN 175301-803-А.
При замедлении скорости открытия клапана вследствие низкой температуры окружающего воздуха (-10.20 °C) можно установить электрический подогреватель (опционально).
Совместимость с клапанами
Модульная концепция позволяет комбинировать привод с любым из клапанов типа VGG/ VGF/ VGH/ VGD2/ VGD4/ VRF/ VRH (по запросу)/ VLF.
Важно!
Использование привода для работы с газами, не соответствующими семейству I.III, отменяет гарантию производителя относительно срока службы и износостойкости конструктивных элементов.
Функции SKP75
Совместно с газовым клапаном привод отвечает за выполнение:
- предохранительно-отсечной функции;
- функции регулирования соотношения давлений газа и воздуха.
Привод регулирует давление газа исходя из давления воздуха для горения, гарантирует неизменность соотношения газ/воздух во всем диапазоне нагрузки. Подходит для промышленных котлов, печей и теплогенераторов с модулирующими наддувными горелками.
Опции
- съемным подогревателем AGA63.5A27 для работы в условиях низких температур;
- комплектом прокладок AGA66 для повышения уровня защиты до IP65;
- успокоительным дросселем;
- редукционным тройником.
