Описание

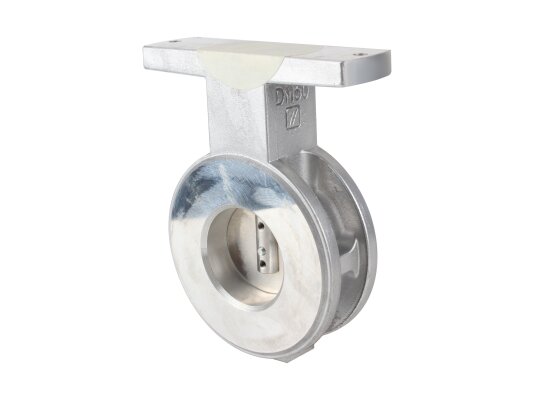

Заслонка дроссельная Kromschroder BVA 40Z05, арт: 88300099 эксплуатируется в промышленном топочном оборудовании для регулирования подачи воздуха и формирования оптимального состава газовоздушной смеси. При совместной работе с сервоприводами IC20/ IC40 может использоваться для систем с плавным и ступенчатым регулированием.
Особенности
Дроссельная заслонка BVA управляется автоматически и вручную. Адаптирована для совместной работы с исполнительными механизмами IC20/ IC40. Вследствие того что легкому срабатыванию привод перемещает заслонку без значительных усилий.
Заслонка BVA имеет зауженное проходное сечение для более высокой точности регулирования без применения дорогостоящих переходников.
В системах с пневматическим регулированием компонентов газовоздушной смеси заслонка, работающая при управлении привода IC40, регулирует расход воздуха для получения необходимой мощности горелки. Ручное управление предусмотрено для подстройки основной нагрузки. Задание степени открытия осуществляется с помощью шкалы.
Заслонка Kromschroder BVA открывает поперечное сечение для свободного движения потока на горелку. Угол поворота диска варьируется в пределах 0-90°С. Максимальны расход достигается при полностью открытой заслонке. Клапан имеет кольцевой зазор по периметру диска.
Установка заслонки осуществляется между двумя фланцами по EN-1092. Крепление к сервоприводу IC20/IC40 с помощью всего двух винтов выполняется до или после установки заслонки в систему. Допускается вертикальное размещение, кроме вниз приводом.
Характеристики и особенности:
- использование в газовом оборудовании для контроля и регулирования потока;
- рабочая среда: воздух (тип BVA);
- максимальное избыточное давление: 500 мбар;
- ручной и автоматический вариант управления;
- диапазон угла открытия: 0-90°;
- конструкция с минимальными утечками и потерями давления;
- точное регулирование совместно с исполнительным механизмом и топочной автоматикой;
- зауженное проходное сечение для повышения точности регулирования;
- совместимость с приводом IC20/ IC40 (другие модели по запросу);
- конструкция, не требующая техобслуживания;
- прочный корпус из сплава алюминия;
- температурный диапазон (окружающий воздух): -20.+60 С°.
Газовые заслонки для горелок серии BVA испытаны, сертифицированы по стандартам ЕС и РФ.
. При работе с другими приводами, отличными от рекомендуемых, требуется приобрести комплект адаптера с квадратной головкой или свободным концом вала, с ручной настройкой (при регулировании в ручном режиме).
