Описание

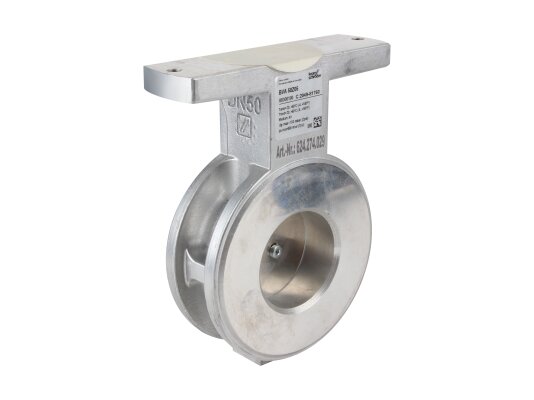

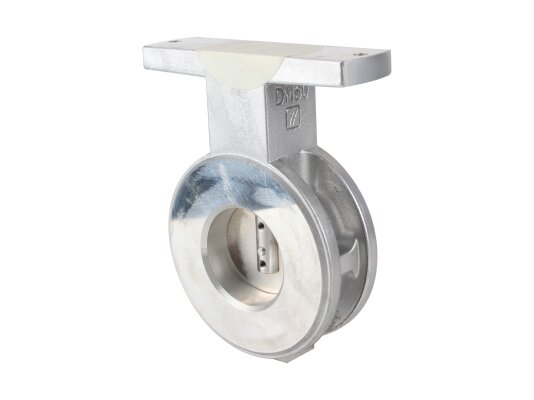

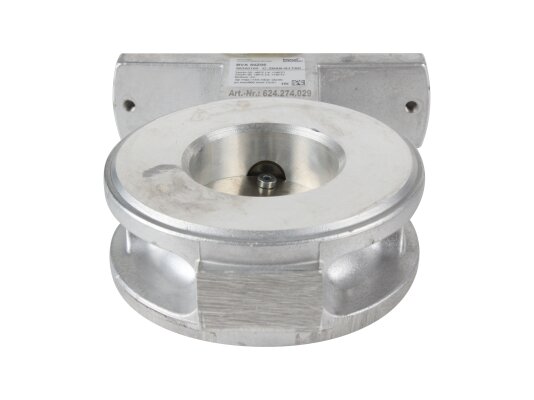

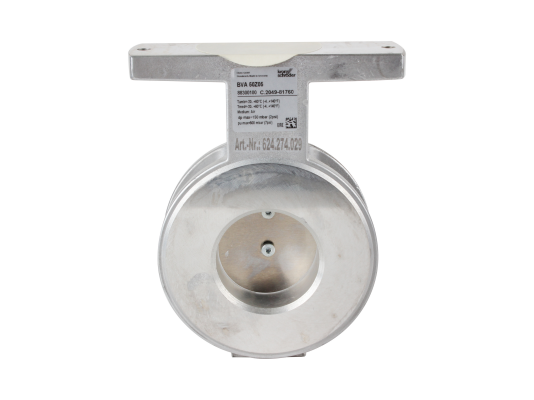

Заслонка дроссельная Kromschroder BVA 50Z05, арт: 88300100 используется для оснащения промышленных топочных установок для регулирования подачи воздуха в процессе формирования газовоздушной смеси. При использовании сервоприводов IC20 или IC40 хорошо подходит для плавного или ступенчатого регулирования.
Особенности
Дроссельная заслонка имеет ручное и автоматическое управление. Адаптирована для работы с исполнительными механизмами IC20 или IC40. За счет очень легкого срабатывания от привода требуются незначительные усилия для ее перемещения.
Заслонка BVA имеет уменьшенный номинальный диаметр для более высокой точности регулирования и отсутствия необходимости в применении дорогостоящих переходников.
В системах с пневматическим регулированием состава топливовоздушной смеси заслонка, работающая при управлении привода IC40, регулирует расход воздуха для получения необходимой мощности горелки. Ручное управление служит для подстройки основной нагрузки. Задание угла открытия осуществляется с помощью шкалы.
Заслонка Kromschroder BVA открывает поперечное сечение для свободного протекания потока. Угол поворота диска варьируется от 0 до 90°С. При полном открытии достигается максимальный расход. Заслонка имеет кольцевой зазор по периметру диска.
Монтаж заслонки осуществляется между двумя фланцами согласно EN-1092. Легкое присоединение к сервоприводу IC20/IC40 на два винта может быть выполнено до или после установки заслонки на трубопровод. Допускается вертикальная или горизонтальная ориентация, но не вниз приводом.
Характеристики и особенности:
- применение в газовых установках для контроля и регулирования потока;
- рабочая среда: воздух (тип BVA);
- максимальное давление: 500 мбар;
- диапазон угла открытия 0-90°;
- возможность ручного и автоматического управления;
- конструкция с минимальными утечками и потерями давления;
- точное регулирование совместно с приводом и блоком автоматики;
- заниженный номинальный диаметр;
- совместимость с приводом IC20/ IC40 (возможны другие варианты при дооснащении);
- конструкция, не требующая дополнительного обслуживания;
- алюминиевый корпус, стойкий к коррозии и перепадам температур;
- эксплуатационные температуры (внешняя среда): -20.+60 С°.
Газовые заслонки для горелок серии BVA прошли необходимые испытания, сертифицированы по стандартам ЕС, РФ.
. При использовании другого привода, отличного от рекомендуемого, потребуется дополнительное оснащение: комплект адаптера с квадратной головкой или свободным концом вала, с ручной настройкой (при открытии и закрытии заслонки вручную).
