Описание

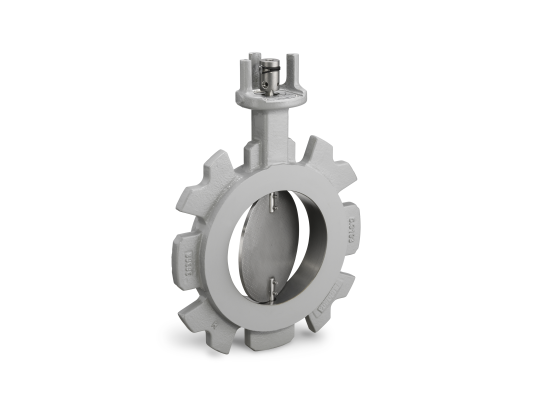

Заслонка дроссельная Siemens VKF10.200 служит для регулирования потока воздуха или газа в промышленных системах. Гарантирует герметичное перекрытие газовой или воздушной магистрали. Сделан из нержавеющих металлов, не разрушаемых при контакте с газом I.III семейства, воздухом и дымовыми разогретыми газами с максимальной температурой +180 °C. Характеризуется широким диапазоном регулирования, надёжной конструкцией, стойкостью к механическим нагрузкам, износу и высокому давлению.

Подробнее о дроссельной заслонке

Газовая заслонка соответствует требованиям постановления о газовых приборах 2016/426 и другим европейским нормативам безопасности, разработанным для газового и жидкотопливного оборудования. Работает в сочетании с исполнительным механизмом. Вводится в действие вместе с приводом.

При изготовлении заслонки использованы материалы повышенной надежности и коррозиестойкости: чугун GGG40.3 с шаровидным графитом (корпус), нержавеющая сталь (вал и диск). В качестве прокладки вала использованы 2 кольцевых уплотнения. Монтаж дроссельной заслонки выполняется во фланцевое соединение по ISO 7005 и ANSI. Указатель положения и диск проникающего типа после монтажа привода устанавливаются на 5°.

Особенности и характеристики:

• производительный угол открытия 5–85°;
• рабочая среда: газ, воздух, биогаз (1 % H2S, 1 % NH3), отработанный газ;
• утечки при p = 0,5 к Па воздуха до 2%;
• давление в магистрали: максимум 1,0 бар;
• диск заслонки проникающего типа (клапан баттерфляй);
• подача газа на заслонку с любой стороны;
• совместная работа с исполнительными механизмами только левого вращения;
• установка в трубопровод без специальных инструментов и юстировки;
• нетребовательность в обслуживании;
• вариативность монтажа.

Применение

Газовая заслонка Siemens VKF10 служит для оснащения систем управления потоками. Совместно с другими элементами регулирует объем подачи газа или воздуха, эксплуатируется в системах рециркуляции газов, гарантирует широкий диапазон регулирования. Подходит для биогаза и дымовых газов.

Условия эксплуатации

Дроссельные заслонки Siemens VKF10 рассчитаны на температуры окружающего воздуха:

• -15.+180 °C в системах потребления воздуха и дымовых газов;
• -15.+60 °C в установках сжигания газа семейства 1-3 или биогаза.

Относительная влажность – не более 95 %.

Заводская комплектация и опции

Газовая заслонка поставляется в комплекте с муфтой на вал O10 мм, монтажной плитой для SQM33/ SQM40/ SQM45. Отдельно заказываются плиты большего размера, исполнительные механизмы, приводные валы.
