Описание

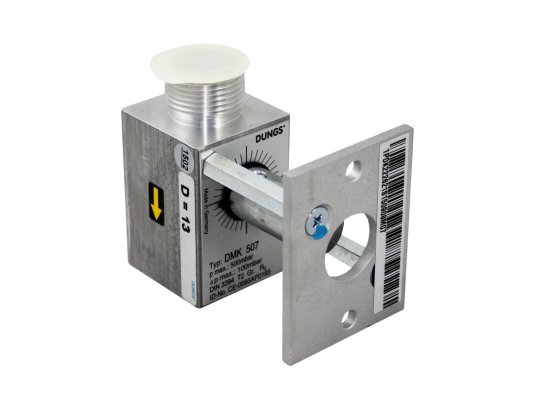

Заслонка Dungs DMK 507-P, O13 мм, арт: 222621 используется для регулирования подачи газа на газовые промышленные горелки. Хорошо подходит для работы с газами семейства 1-3 и другой нейтральной газообразной средой, а также для газов с содержанием H2S до 0,1% (только сухие газы). Конструкция не содержит цветных металлов. Моторизованный клапан соответствует европейским стандартам безопасности и качества. Получен сертификат испытаний типа ЕС в соответствии с регламентом по газовым приборам.

Подробнее о моторизованном дроссельном клапане

Моторизованный дисковый затвор DUNGS DMK представляет собой регулирующее устройство без нулевого запирания согласно DIN 3394. Наружная резьба на входе и внутренняя резьба на выходе позволяют экономить место при установке непосредственно на нескольких приводах DUNGS, электромагнитных клапанах и других приводах. Заслонка работает автоматически от вспомогательной энергии.

При изготовлении дроссельного клапана использованы алюминий (корпус) и сталь (вал), что гарантирует его надежную службу и долговечность. Уплотнение произведён из NBR. Внутри корпуса устанавливается электропривод, открывающий и закрывающий заслонку по команде управляющего устройства.

Настройка частичной/ полной нагрузки клапана осуществляется регулировкой кулачков исполнительного механизма. При потере рабочего напряжения привод остается в текущем положении.

Монтаж

Электрические заслонки Dungs DMK при использовании с приводом актуатора типа DMA. P/Q устанавливаются в любом положении. При монтаже необходимо ориентироваться на стрелку направления потока, нанесенную на корпус.

Характеристики и особенности:

• устройство без нулевого запирания для задач регулирования;
• совместная работа с приводами механического и электромеханического типа;
• давление газа: не более 500 мбар;
• допустимый перепад давления: до 100 мбар;
• группа R согласно DIN 3394, класс 2;
• среда: газ семейства I-III, слабоагрессивный биогаз;
• соединение на трубную резьбу по ISO 7/1;
• стандартные приводы актуаторов DMA.P., DMA.Q (другие приводы по запросу);
• уменьшенная длина конструкции за счет комбинации внутренней и наружной резьбы;
• функциональный, прочный и не требующий обслуживания моторизованный дисковый затвор;
• допустимые температуры эксплуатации: -15.+70 С°.

Для сборки систем автоматической подачи газа на горение предлагаем купить моторизованную заслонку DUNGS DMK 507-P и другие запчасти по доступным ценам. Модификации заслонок с другими диаметрами представлены .
