Описание

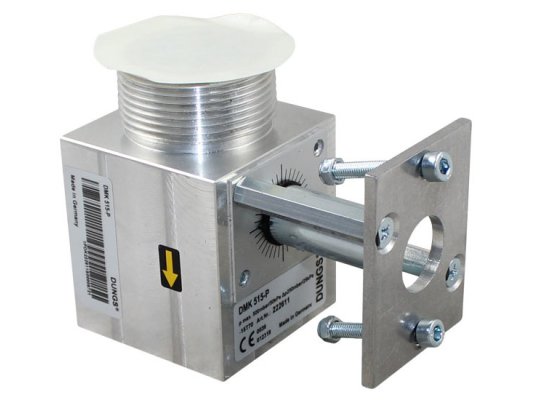

Заслонка Dungs DMK 515-P: Макс. избыточное давление 500 мбар Регулирующий элемент без закрытия при нулевом расходе, разработан для механических и электромеханических сервоприводов. Позволяет регулировать расход газа посредством автоматического управления. Наружная резьба на стороне входа R 1 1/2 Внутренняя резьба на стороне выхода Rp 1 1/2 O — диаметр заслонки [мм] Исполнение — алюминиевый корпус

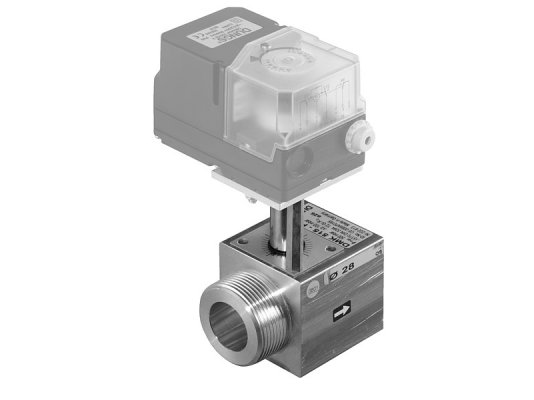

Моторная заслонка Dungs DMK 515-P служит для оснащения систем с максимальным давлением рабочей среды 500 мбар. Применяется в системах автоматического управления подачи газа на горелку, совместно с механическими и электромеханическими сервоприводами типа DMA.

Рабочие параметры

• Группа R по DIN 3394, класс 2;
• Установочный угол: до 90°;
• Максимальное избыточное давление: 500 мбар;
• Максимальная разница давления: 100 мбар;
• Среда: газ семейств 1, 2, 3 и другая нейтральная газообразная среда;
• Входная резьба: R 1 1/2;
• Выходная резьба: Rp 1 1/2;
• Допустимая температура: -15…+70°C.

Функции и особенности

Заслонка применима для сервоприводов DMA. При эксплуатации с другими типами сервоприводов, следует выполнять технические условия производителя сервопривода.

Регулирующий элемент без закрытия при нулевом расходе.

Установка осуществляется в любой пространственной ориентации. Сочетание наружной и внутренней резьбы позволило уменьшить длину газовой линии.

Корпус конструкции произведён из прочного алюминия, вал – из качественной стали. Цветные металлы не использованы.

Достоинства:

• надёжное исполнение;
• простая установка на трубную резьбу (ISO 7/1);
• произвольная ориентация при монтаже;
• бесперебойная служба.

Для оснащения газовых установок с автоматическим управлением подачей газа предлагаем купить моторную заслонку Dungs DMK 515-P. В серии представлены модели с различным диаметром (от 24 до 32 мм).
