Описание

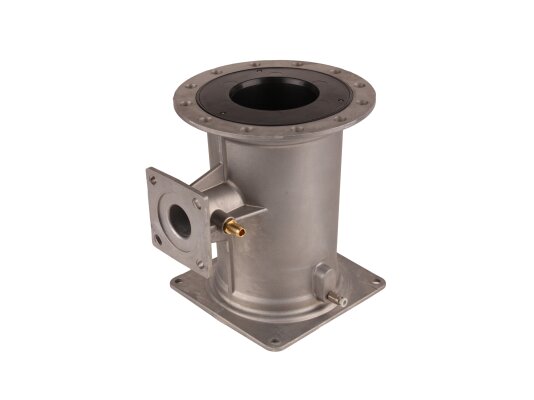

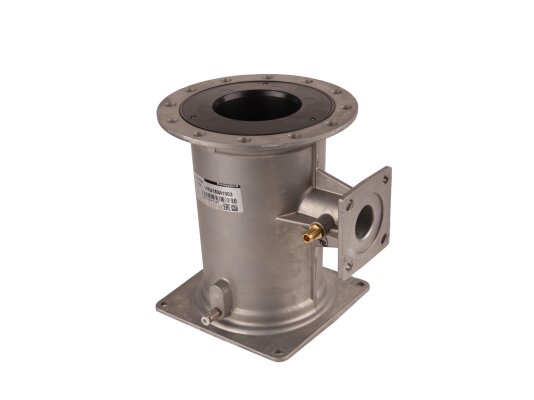

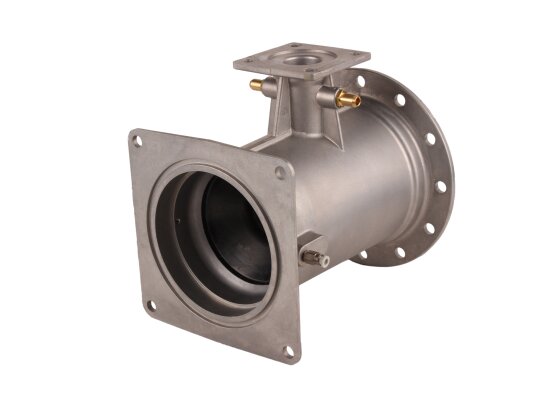

Труба вентури Honeywell VMU150A1003 применяется в системах с нагрузкой до 150 к Вт. Предназначен для смешивания компонентов газовоздушной смеси при работе горелок с полным предварительным смешением, результативный и экономичной работы котла. Входит в состав комбинированной системы со специальным вентилятором ЕС и газовым клапаном VR4хх Vх/ VR8хх Vх, который поддерживает постоянное соотношение газ: воздух 1:1.

Особенности

Корпус изготовлен из алюминиевого коррозиестойкого сплава, труба – из пластика statcon PF, уплотнения – из NBR-резины. Конструкция рассчитана на эксплуатацию при внешних температурах 0.+100 °C.

Система предназначен для смешивания газа и воздуха, подготовки горючей смеси к сгоранию, регулирования мощности в широком диапазоне 17-100 %. Плавное регулирование горелки осуществляется корректировкой оборотов вала двигателя вентилятора.

Труба используется с вентилятором и клапаном Honeywell, поддерживающим неизменным соотношение газа и воздуха (1:1). Регулировочный газовый клапан поддерживает выходное давление газа на уровне давления воздуха окружающей среды. В трубе образуется отрицательное давление относительно давления внешней среды, что приводит к поступлению газа.

Настройка параметров осуществляется с помощью дросселя. Верхний доступ к регулировке и контрольным точкам упрощает подготовку системы к работе.

Монтаж

Труба Вентури устанавливается на вентилятор ЕC. Для крепления применяются болты М8 (6 шт.). Предусмотрен выбор монтажного положения (6 вариантов). Герметичное соединение обеспечивается с помощью уплотнительного кольца. Фиксация газового клапана на трубу осуществляется также в разных положениях (до 3).

Достоинства:

• надёжная, коррозиестойкая конструкция;
• широкий диапазон регулирования, 17-100 %;
• выбор положения при монтаже;
• удобный доступ к настройкам и контрольным точкам;
• комплектация крепежом.
