Описание

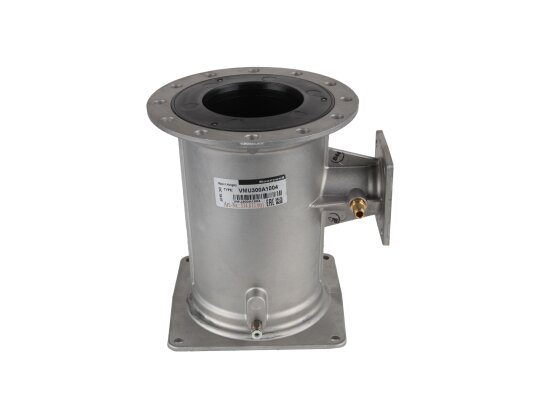

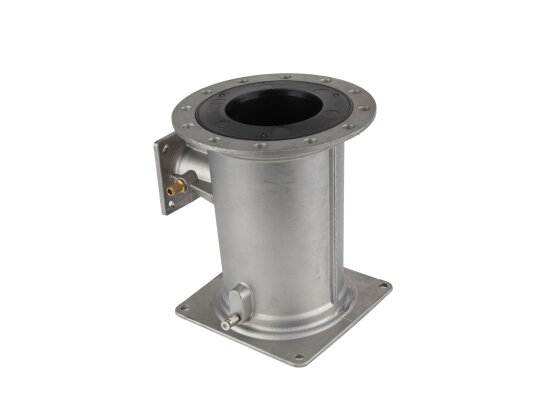

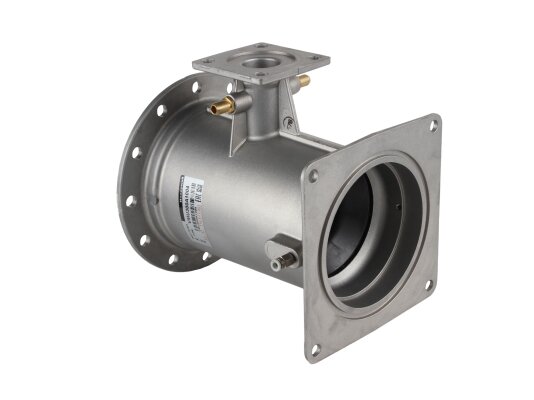

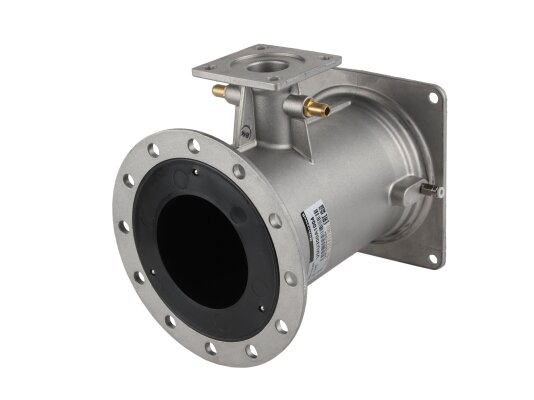

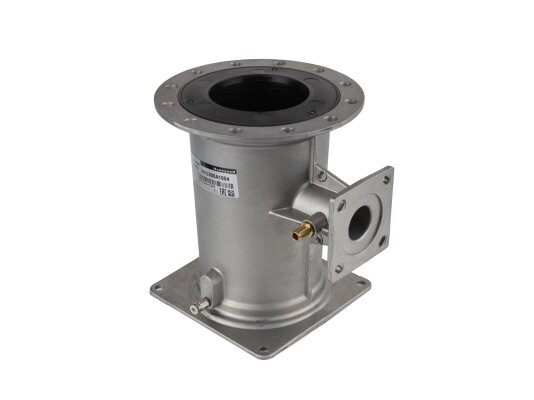

Труба вентури Honeywell VMU300A 1004 применяется в промышленных газовых установках для смешивания компонентов газовоздушной смеси, эффективный и экономичной работы горелок. Входит в состав комбинированной системы со специальным вентилятором и газовым клапаном, регулирующим давление газа.

Особенности

Корпус сделан из алюминия, прокладки – из бутадиен-нитрильного каучука, труба – из пластика statcon PF. Труба рассчитана на эксплуатацию при температурах 0.100 °C. Используется для смешивания газа и воздуха, подготовки горючей смеси к сгоранию. Даёт возможность плавно регулировать устройство предварительного смешения с постоянным соотношением газ/воздух 1:1 при падении нагрузки до 17 % от предельно возможной. Плавное регулирование мощности происходит уменьшением или увеличением оборотов вала двигателя вентилятора.

Труба используется с вентилятором и клапаном Honeywell, поддерживающим фиксированное значение соотношения газ: воздух (1:1). Регулировочный газовый клапан обеспечивает выходное давление газа на уровне давления воздуха окружающей среды. Настройка параметров осуществляется с помощью дросселя. Верхний доступ к узлу регулировки упрощает подготовку устройства к работе.

Монтаж

Труба Вентури может фиксироваться в различных положениях (до 6) на вентилятор ЕC. Для крепления применяются болты М8 (6 шт.). надёжная стыковка обеспечивается с помощью уплотнительного кольца. Фиксация газового клапана на трубу осуществляется также в разных положениях (до 3).

Достоинства:

• регулирование в широком диапазоне, 17-100 %;
• вариативность монтажа;
• удобный доступ к настройкам и контрольным точкам;
• комплектация монтажными принадлежностями.
